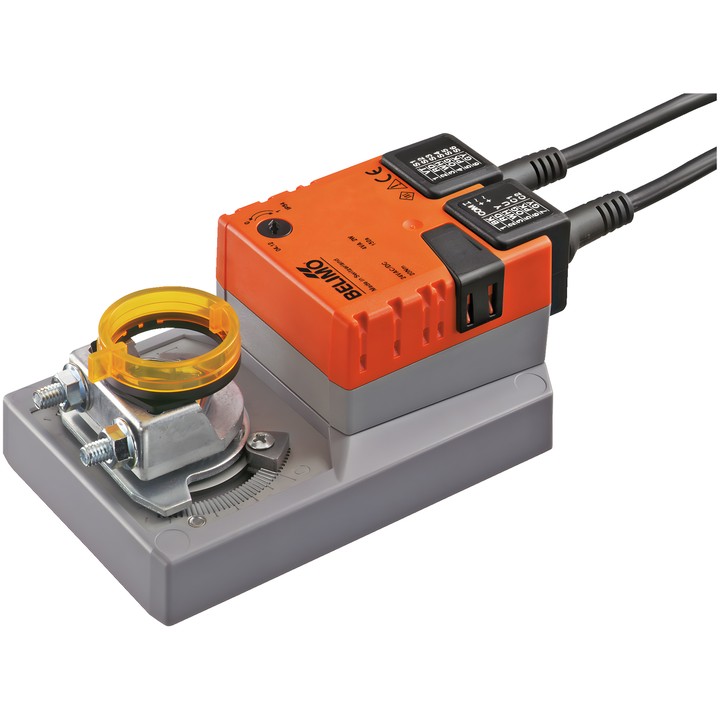

Belimo SM24AP5 - servomoteur de registre

Belimo SM24AP5 – servomoteur de registre

Servomoteur destiné au réglage des registres d’air dans les installations techniques des bâtiments. Selon la fiche technique, il est prévu pour des registres d’une surface allant jusqu’à environ 4 m².

Caractéristiques et spécifications principales

• Couple : 20 Nm ; tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande : Tout ou Rien, 3 points ; temps de course du moteur : 150 s / 90°.
• Potentiomètre de recopie : 5 kΩ ; signal de position 0...100%.
• Puissance absorbée en fonctionnement : 2 W ; en position de repos : 0.2 W ; puissance de dimensionnement : 4 VA.
• Sens de déplacement sélectionnable par commutateur 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Angle de rotation : max. 95°, avec possibilité de limiter les deux côtés par des butées mécaniques.
• Commande manuelle par bouton avec possibilité de verrouillage ; indicateur mécanique de position.
• Raccordement mécanique : collier de montage universel réversible 10...20 mm.
• Raccordement de l’alimentation et de la commande, ainsi que du potentiomètre : chacun avec un câble de 1 m, 3x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
