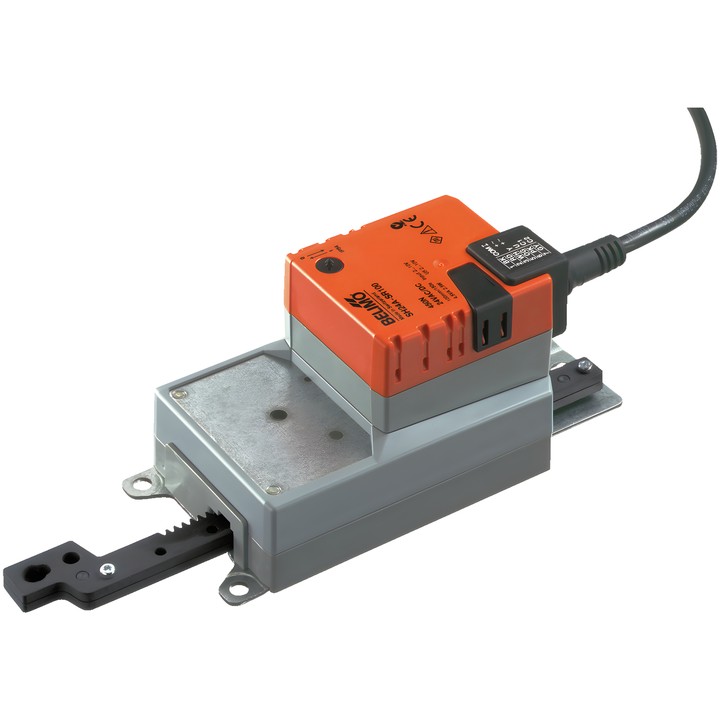

Belimo SH24A-SR100 – servomoteur linéaire

Servomoteur destiné à la régulation des volets et des vannes à guillotine dans les installations fixes de chauffage, ventilation et climatisation. Selon la fiche technique, il convient aux volets d’air d’une surface allant jusqu’à environ 3 m².

Caractéristiques principales

• Force du servomoteur : 450 N ; alimentation nominale : AC/DC 24 V, 50/60 Hz.
• Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
• Course : 100 mm ; max. 100 mm, réglage fixe. Temps de fonctionnement du moteur : 150 s / 100 mm.
• Sens de déplacement du moteur sélectionnable par commutateur ; commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Puissance absorbée en fonctionnement : 2.5 W ; en position de repos : 0.4 W ; pour le dimensionnement du câble : 4.5 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 4x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course. En présence de forces transversales, la documentation exige l’utilisation d’accessoires de montage adaptés.
