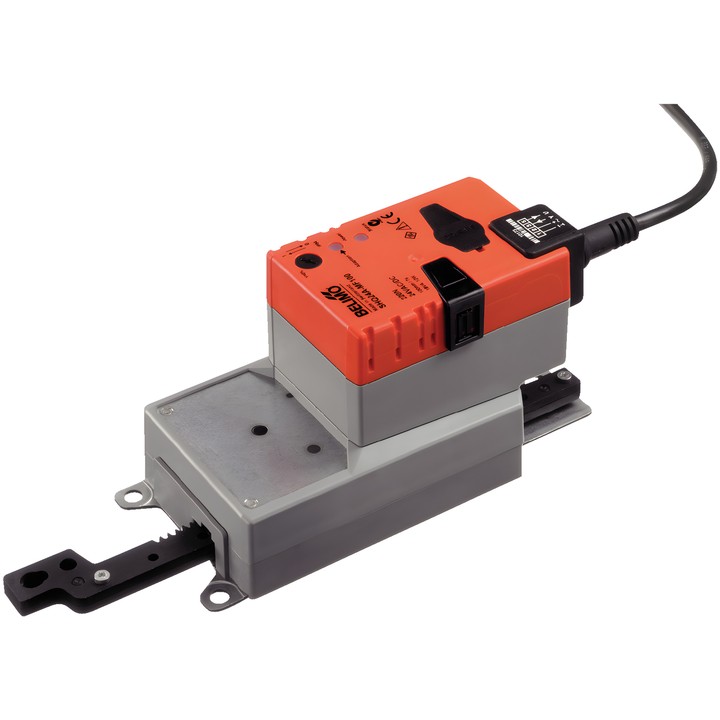

Belimo SHQ24A-MF100 – servomoteur linéaire

Servomoteur configurable pour la régulation des registres et des vannes à tiroir dans les installations techniques des bâtiments. Le signal analogique Y définit la position du servomoteur, tandis que le signal U transmet les informations de position.

Caractéristiques principales

• Force d’actionnement : 200 N ; taille du registre d’air jusqu’à env. 1.3 m².
• Alimentation : AC/DC 24 V, 50/60 Hz.
• Commande modulante : 2...10 V ; signal de retour de position : 2...10 V. Les plages sont configurables.
• Course : 100 mm ; max. 100 mm, réglable par incréments de 20 mm. Course minimale : 40 mm.
• Temps de déplacement du moteur : 7 s / 100 mm, réglable 7...30 s / 100 mm.
• Consommation électrique : 13 W en mouvement et 2 W au repos ; puissance de dimensionnement : 23 VA.
• Sens de déplacement sélectionnable par commutateur ; commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...40°C [-22...104°F].

L’adaptation de la plage de réglage s’effectue automatiquement lors de la première mise sous tension ; elle peut également être lancée manuellement. Certains paramètres peuvent être modifiés à l’aide de Belimo Assistant 2 ou ZTH EU.
