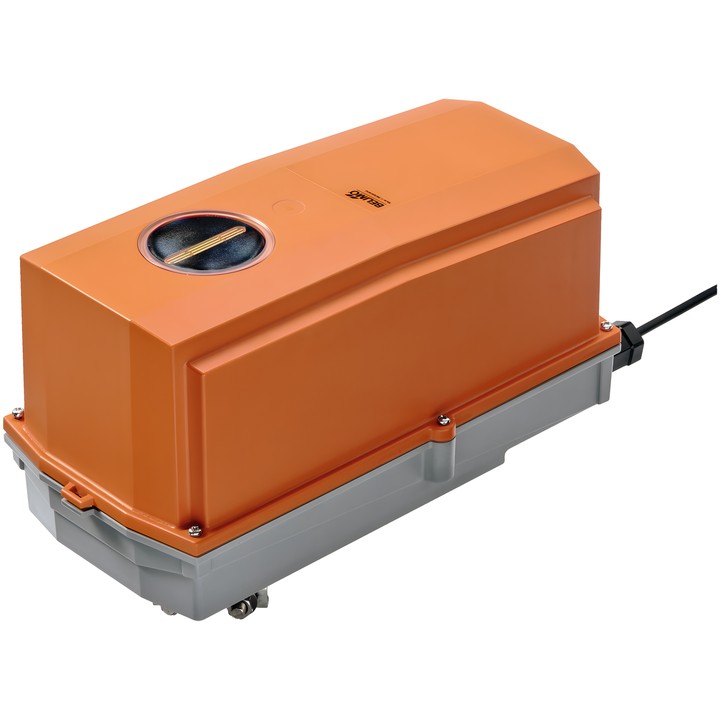

Belimo SMQ24G - servomoteur rotatif pour registres

Belimo SMQ24G – servomoteur pour registres

Servomoteur destiné au positionnement des registres dans les systèmes HVAC, les installations industrielles comparables et les installations techniques des bâtiments. Il est conçu pour des registres d’air d’une surface allant jusqu’à env. 3.2 m². La commande Ouverture/Fermeture ne convient pas à une commande 3 points.

Caractéristiques principales et données techniques

• Couple : 16 Nm ; tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Temps de course du moteur : 7 s / 90° ; angle de rotation : max. 95°, avec des butées mécaniques réglables des deux côtés ; angle de rotation minimal : 30°.
• Sens de rotation sélectionnable par commutateur 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Puissance absorbée en fonctionnement : 15 W ; à l’arrêt : 2 W ; puissance de dimensionnement : 26 VA.
• Raccordement mécanique : pince d’axe universelle 12...26.7 mm. Raccordement électrique : câble de 1 m, 3x 0.75 mm², sans halogène.
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage sous le capot de protection ; indicateur mécanique de position.
• Indice de protection IEC/EN : IP66/67 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...40°C [-22...104°F].

Le servomoteur est équipé d’une protection contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée. Une adaptation est requise après la mise en service et après chaque modification de l’angle de rotation.
