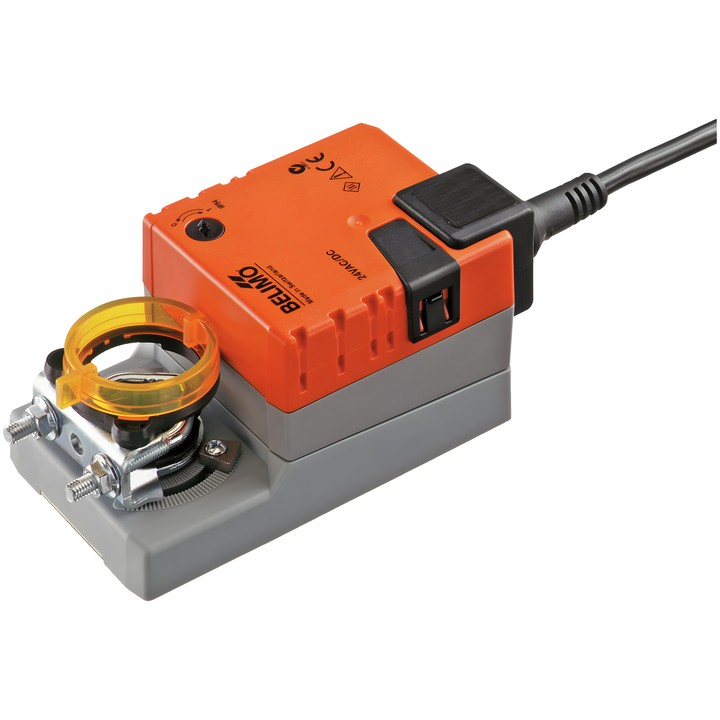

Belimo TMC24A – servomoteur de clapet

Servomoteur destiné au réglage des clapets d’air dans les installations techniques des bâtiments. Selon la fiche technique, il convient aux clapets d’une surface allant jusqu’à environ 0.4 m².

Caractéristiques principales

• Couple du moteur : 2 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Commande : Ouvert/Fermé, 3 points.
• Temps de course du moteur : 35 s / 90°.
• Angle de rotation maximal : 95° ; limitation possible des deux côtés au moyen de butées mécaniques réglables.
• Sens de mouvement sélectionné par commutateur : 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position.
• Raccordement mécanique : collier d’axe universel pour axes de 6...20 mm.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 3x 0.75 mm².
• Puissance absorbée en fonctionnement : 1.5 W ; au repos : 0.2 W ; puissance de dimensionnement des câbles : 2.5 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée. Le montage direct sur l’axe du clapet s’effectue à l’aide du collier universel et d’un mécanisme antirotation du boîtier.
