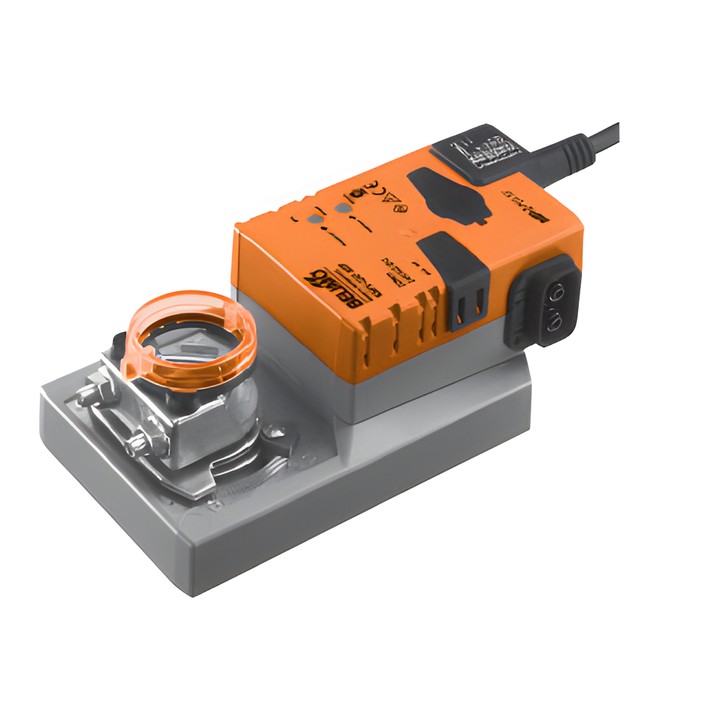

Belimo SMV-D3-MP - régulateur de débit VAV-Compact avec servomoteur

Belimo SMV-D3-MP – appareil VAV-Compact

SMV-D3-MP combine un régulateur VAV, un capteur dynamique de pression différentielle Belimo D3 et un servomoteur de clapet. Il sert à la régulation indépendante de la pression des appareils VAV dans les applications de confort. Les fonctions disponibles comprennent la régulation de débit VAV/CAV et la régulation de position (Open Loop).

Caractéristiques et paramètres essentiels

• Couple : 20 Nm ; angle de rotation : 95°.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Communication : MP-Bus ; commande par communication et modulante 0/2...10 V.
• Plage de fonctionnement Y : 2...10 V ; plage réglable Y : 0...10 V ; signal de retour de position U : 2...10 V.
• Capteur de débit dynamique Belimo D3 ; plage de mesure de la pression différentielle : 0...500 Pa.
• Valeurs de débit réglables : V'max 20...100% V'nom et V'min 0...100% V'nom (<V'max).
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; indicateur mécanique de position.
• Raccordement mécanique : pince universelle 10...20 mm ; raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Interface NFC et prise de service ; les paramètres peuvent être modifiés à l’aide de Belimo Assistant 2.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Protective Extra-Low Voltage (PELV).
• Température ambiante : 0...50°C [32...122°F].

L’appareil est monté, réglé et calibré en usine sur l’appareil VAV par le fabricant de celui-ci.
