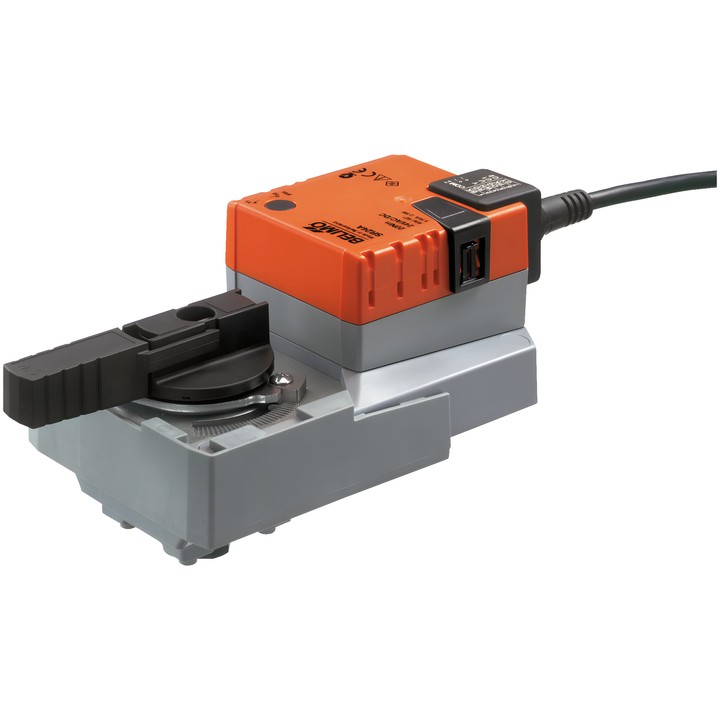

Belimo SR24A - servomoteur rotatif pour vannes à boisseau sphérique

Belimo SR24A – servomoteur rotatif pour vannes à boisseau sphérique

Servomoteur rotatif électronique avec butées mécaniques de l’angle de rotation et indicateur de position. Il se monte directement sur la vanne à boisseau sphérique à l’aide d’une seule vis centrale.

Caractéristiques principales et données techniques

• Couple du moteur : 20 Nm.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Plage de tension nominale : AC 19.2...28.8 V / DC 19.2...28.8 V.
• Commande : Tout ou Rien, 3 points.
• Durée de course du moteur : 90 s / 90°.
• Puissance absorbée en mouvement : 2.5 W ; en position de repos : 0.2 W ; pour le dimensionnement des câbles : 5.5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; angle de rotation réglable à l’aide de butées mécaniques.
• Indicateur de position mécanique et amovible.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
