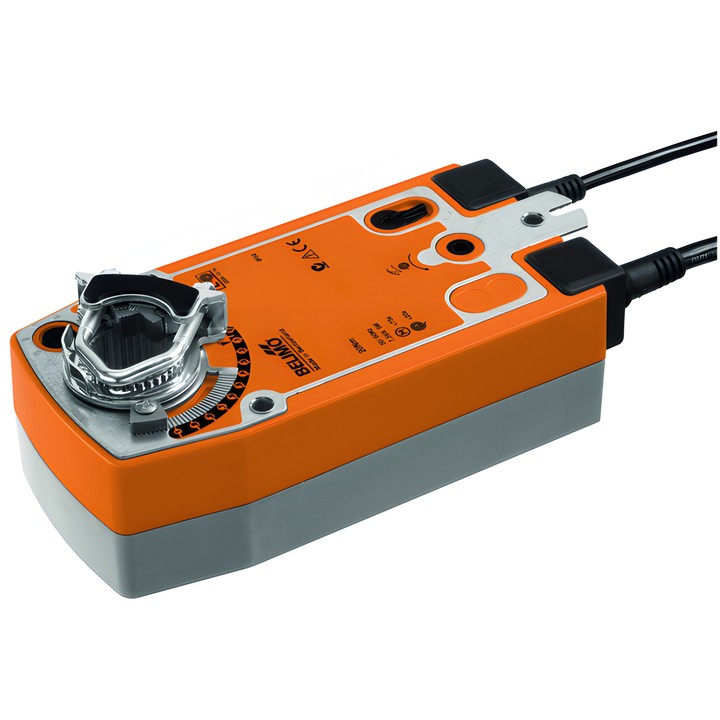

Belimo SF24A-SZ-S2 - servomoteur rotatif analogique avec fonction de sécurité

Belimo SF24A-SZ-S2

Servomoteur rotatif analogique avec fonction de sécurité destiné au positionnement de registres et de vannes dans les installations des bâtiments. Selon la fiche technique, il est conçu pour des registres d’air d’une surface allant jusqu’à environ 4 m². En fonctionnement, le servomoteur tend le ressort de rappel ; après une coupure d’alimentation, le ressort place le registre en position de sécurité.

Caractéristiques et spécifications principales

• Couple du moteur et de la fonction de sécurité : 20 Nm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Plage de fonctionnement Y : 0.5...10 V ; signal de retour U : 0.5...10 V.
• Contacts auxiliaires : 2x SPDT, 1x 10% / 1x 11...100%.
• Temps de course du moteur : 150 s / 90° ; temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Angle de rotation : max. 95° ; réglable à partir de 33% par incréments de 2,5% à l’aide d’une butée mécanique.
• Sens de déplacement du moteur sélectionné par le commutateur L/R ; sens de déplacement de la fonction de sécurité sélectionné par le montage L/P.
• Réglage manuel à l’aide d’une manivelle et d’un commutateur de verrouillage.
• Raccordement mécanique : pince universelle 10...25.4 mm.
• Raccordement alimentation / commande : câble 1 m, 4x 0.75 mm² ; raccordement du contact auxiliaire : câble 1 m, 6x 0.75 mm².
• Consommation en fonctionnement : 4.5 W ; au repos : 1.5 W ; puissance nominale : 6.5 VA.
• Degré de protection du boîtier IEC/EN : IP54 ; température ambiante : -30...50°C [-22...122°F].

L’alimentation doit être raccordée par l’intermédiaire d’un transformateur de sécurité. Le servomoteur est destiné aux systèmes fixes de chauffage, ventilation et climatisation.
