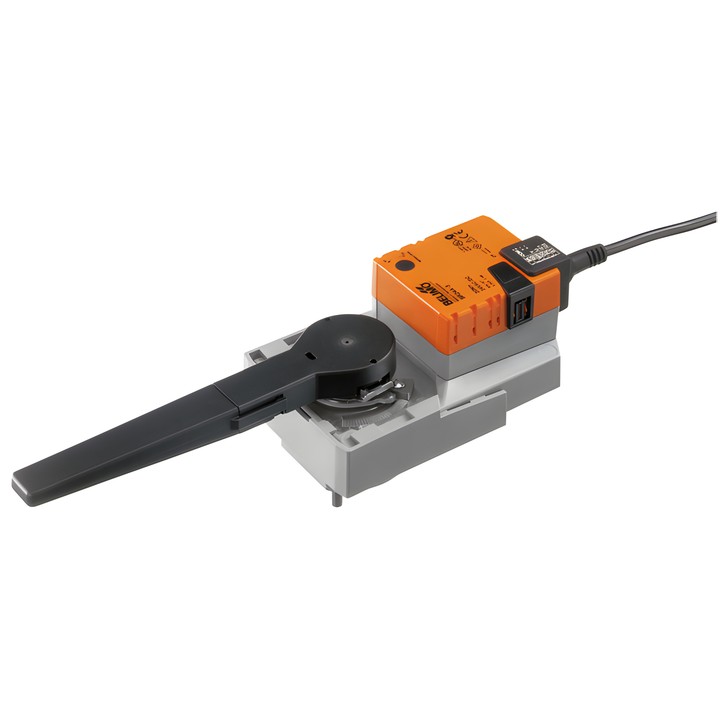

Belimo SR24A-SZ-5 - servomoteur rotatif pour vannes

Belimo SR24A-SZ-5 – servomoteur rotatif

Servomoteur conçu pour les vannes rotatives et les registres. Le signal de commande Y détermine la position du servomoteur, tandis que la tension de retour U permet l’indication électrique de la position de la vanne.

Principales caractéristiques techniques

• Couple : 20 Nm ; tension nominale : AC/DC 24 V.
• Plage de commande Y : 0.5...10 V ; signal de retour de position U : 0.5...10 V.
• Temps de course : 90 s / 90° ; précision de positionnement : ±5%.
• Puissance consommée en mouvement : 2.5 W ; à l’arrêt : 0.4 W ; puissance de dimensionnement du câblage : 5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Bride de montage : F05 ; indice de protection IEC/EN : IP54.
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; angle de rotation réglable avec butées mécaniques.
• Indicateur de position mécanique, intégré et en deux parties.

Le montage sur une vanne rotative ou un registre s’effectue au moyen de la bride. La position de montage par rapport à la vanne peut être choisie par incréments de 90°. Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée.
