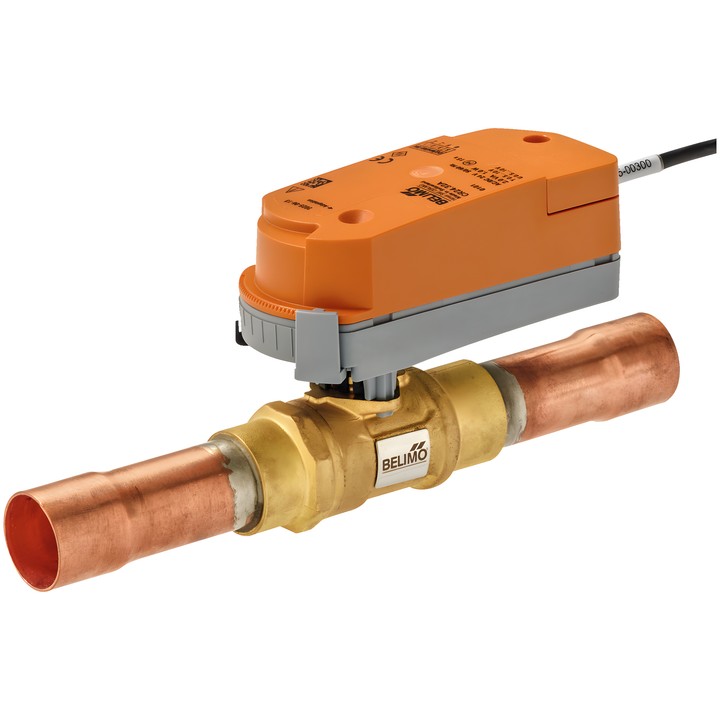

Belimo X8022M.3232A - vanne de régulation 2 voies pour fluides frigorigènes

Belimo X8022M.3232A

Vanne de régulation 2 voies à caractéristique en pourcentage égal, conçue pour réguler le débit des fluides frigorigènes HFC et HFO. Adaptée aux fluides frigorigènes de classe de sécurité A2L (ISO 817).

Caractéristiques principales

• Kvs 8 m³/h ; caractéristique de débit en pourcentage égal (VDI/VDE 2173).
• Raccord : manchon interne à braser ODF 22-22 mm ; circulation possible dans les deux sens.
• Alimentation AC/DC 24 V ; plage de tension AC 19.2...28.8 V / DC 21.6...28.8 V ; fréquence 50/60 Hz.
• Commande modulante : plage de fonctionnement Y 0.5...10 V, signal de retour de position U 0.5...10 V ; temps de course du moteur 15 s / 90°.
• Consommation électrique en fonctionnement et au repos : 0.3 W ; pour le dimensionnement des câbles : 0.6 VA. Raccordement de l’alimentation et de la commande : câble 3 m, 4x 0.34 mm².
• Température du fluide -20...70°C [-4...158°F] ; avec ZCQ-E 70...120°C [158...248°F]. Température ambiante -30...60°C [-22...140°F], sans rayonnement.
• Pression de service admissible ps 5000 kPa ; différence de pression maximale ∆pmax 3500 kPa.
• Étanchéité : absence de bulles d’air, classe d’étanchéité A (EN 12266-1).
• Indice de protection IEC/EN IP40 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Corps : laiton CW617N ; élément de fermeture : acier inoxydable AISI 316L.
• Montage de la position verticale à la position horizontale par rapport à la tige ; le montage avec la tige orientée vers le bas n’est pas autorisé.
