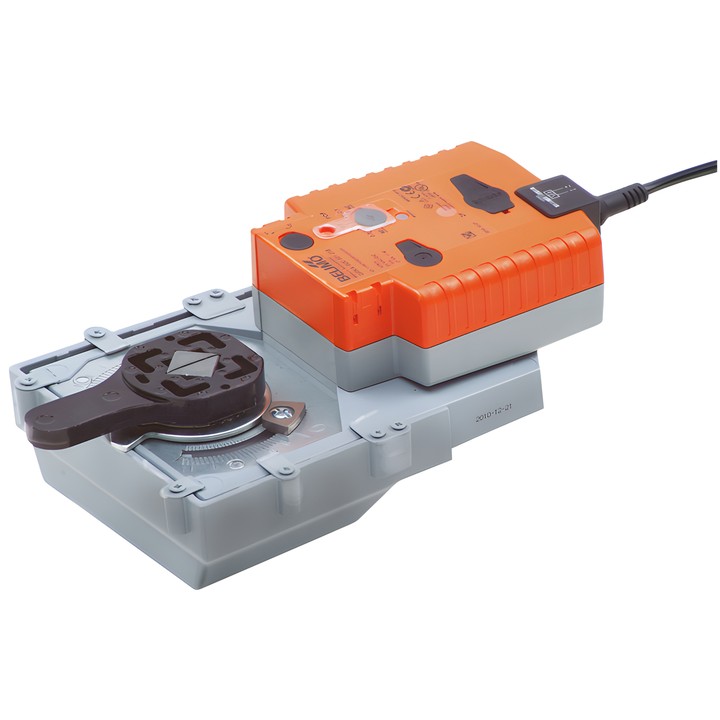

Belimo GRK24A-SZ-5 - servomoteur rotatif analogique avec fonction de sécurité

Belimo GRK24A-SZ-5

Servomoteur rotatif analogique avec fonction de sécurité pour vannes rotatives et vannes papillon. En fonctionnement normal, le servomoteur positionne la vanne selon la consigne et recharge les condensateurs intégrés. En cas de coupure d’alimentation, il utilise l’énergie stockée pour amener la vanne à la position de sécurité.

Caractéristiques et paramètres principaux

• Couple moteur : 40 Nm ; tension nominale : AC/DC 24 V.
• Plage de fonctionnement Y : 0.5...10 V ; signal de retour U : 0.5...10 V.
• Position de sécurité : NC/NO ou réglable de 0...100% avec le sélecteur POP, par pas de 10%.
• Temps de maintien en cas de coupure d’alimentation (PF) : 2s ; temps de course du moteur : 150 s / 90° ; temps de course de la fonction de sécurité : 35 s / 90°.
• Raccordement à bride : F05 ; raccordement alimentation / commande : Câble 1 m, 4x 0.75 mm².
• Consommation en fonctionnement : 11 W ; à l’arrêt : 3 W ; puissance nominale : 21 VA.
• Indice de protection du boîtier IEC/EN : IP54 ; indice de protection NEMA/UL : NEMA 2.
• Commande manuelle par bouton-poussoir ; angle de rotation réglable à l’aide de butées mécaniques.

Le servomoteur est conçu pour les systèmes fixes de chauffage, ventilation et climatisation. Les condensateurs sont livrés entièrement déchargés et doivent être chargés pendant environ 20 s avant la mise en service.
