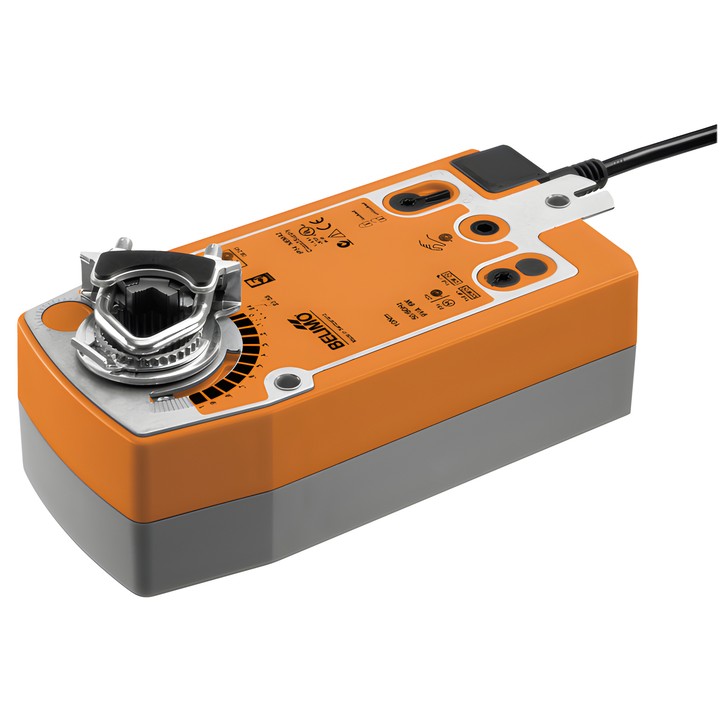

Belimo NF24A-SZ - servomoteur rotatif à ressort de rappel

Belimo NF24A-SZ – servomoteur rotatif avec fonction de sécurité

Le servomoteur sert au positionnement des registres dans les installations fixes de chauffage, de ventilation et de climatisation. En fonctionnement, le signal de commande Y déplace le registre et tend le ressort de rappel. En cas de coupure de l’alimentation, le ressort place le registre en position de sécurité.

Caractéristiques et paramètres principaux

• Couple du moteur et de la fonction de sécurité : 10 Nm.
• Tension nominale : AC/DC 24 V ; plage de tension : AC 19.2...28.8 V / DC 21.6...28.8 V.
• Plage de commande Y : 0.5...10 V ; signal de retour de position U : 0.5...10 V.
• Temps de course du moteur : 150 s / 90° ; temps de course de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• Angle de rotation : max. 95° ; réglage à l’aide de butées mécaniques.
• Pince universelle pour arbre de 10...25.4 mm ; réglage manuel par manivelle et interrupteur de verrouillage.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Puissance absorbée : 3.5 W en mouvement et 2.5 W à l’arrêt ; puissance de dimensionnement des câbles : 5.5 VA.
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].

Le sens de déplacement du moteur se sélectionne avec le commutateur L/R, tandis que le sens de rotation de la fonction de sécurité est déterminé par le mode de montage L/R. La documentation indique des registres d’air d’une surface maximale d’environ 2 m².
