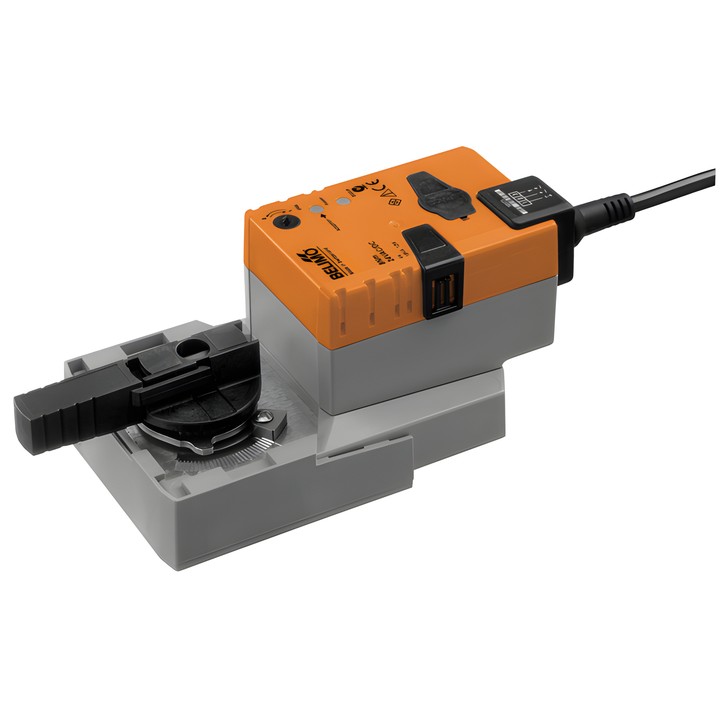

Belimo NRQ24A-SZ - servomoteur rotatif pour vannes à boisseau sphérique

Belimo NRQ24A-SZ – servomoteur pour vannes à boisseau sphérique

Servomoteur rotatif à commande modulante. Le signal Y détermine la position du servomoteur, tandis que la tension U sert à l’indication électrique de la position de la vanne.

Principales caractéristiques et paramètres

• Couple moteur : 8 Nm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Plage de fonctionnement du signal Y : 0.5...10 V ; retour de position U : 0.5...10 V.
• Temps de course du moteur : 9 s / 90°.
• Puissance absorbée en fonctionnement : 13 W ; au repos : 2 W ; puissance de dimensionnement des câbles : 23 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Manœuvre manuelle par bouton avec possibilité de verrouillage ; angle de rotation réglable avec butées mécaniques.
• Adaptation manuelle, automatique lors de la première mise sous tension.
• Indice de protection IEC/EN : IP54 ; température ambiante : -30...40°C.

Le montage direct sur la vanne à boisseau sphérique s’effectue à l’aide d’une vis centrale unique. Le fonctionnement en parallèle des servomoteurs est autorisé, en tenant compte des données relatives à leurs paramètres.
