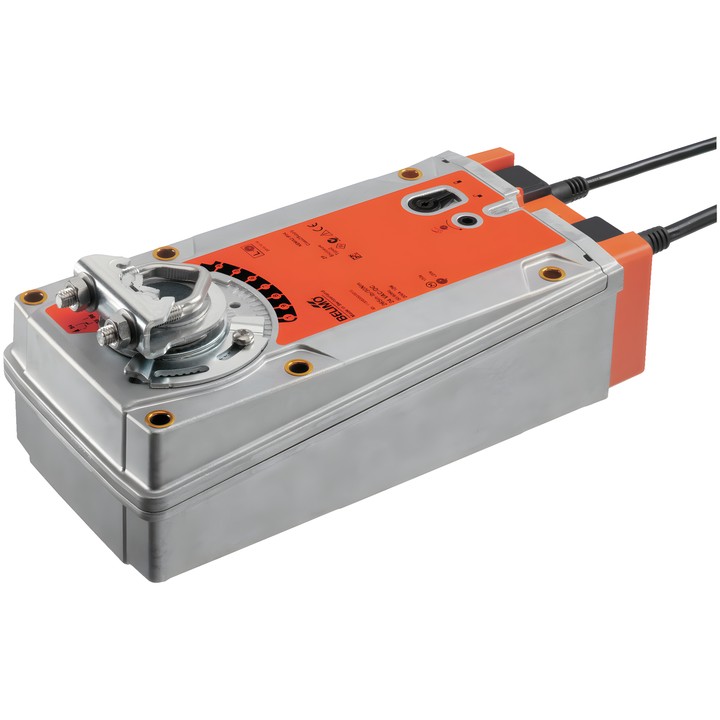

Belimo EF24A-S2 - servomoteur rotatif pour clapets avec fonction de sécurité

Belimo EF24A-S2 – servomoteur pour clapets

Servomoteur rotatif destiné au réglage des clapets dans les installations fixes de chauffage, de ventilation et de climatisation. En fonctionnement, le moteur déplace le clapet et tend le ressort de rappel. En cas de coupure de l'alimentation, l'énergie du ressort déplace le clapet en position de sécurité.

Caractéristiques principales

• Couple du moteur et de la fonction de sécurité : 30 Nm.
• Alimentation : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande : Fermeture/Ouverture.
• Temps de marche du moteur : 75 s / 90° ; temps de marche de la fonction de sécurité : <20 s @ -20...50°C, <60 s @ -30°C.
• 2x SPDT : un contact auxiliaire réglé à 10 % et un autre réglable dans la plage 11...100 %.
• Angle de rotation : max. 95°, réglable à l'aide de butées mécaniques.
• Manœuvre manuelle à l'aide d'une manivelle et d'un interrupteur de verrouillage ; indicateur mécanique de position.
• Montage sur l'axe du clapet : pince universelle 12...26.7 mm.
• Indice de protection : IP54 ; température ambiante : -30...50°C [-22...122°F].

Caractéristiques électriques et raccordements

• Puissance absorbée en mouvement : 9.5 W ; en position de repos : 4.5 W ; pour le dimensionnement des câbles : 16 VA.
• Raccordement de l'alimentation et de la commande : câble 1 m, 2x 0.75 mm², FRNC (sans halogène).
• Raccordement des contacts auxiliaires : câble 1 m, 6x 0.75 mm², FRNC (sans halogène).
