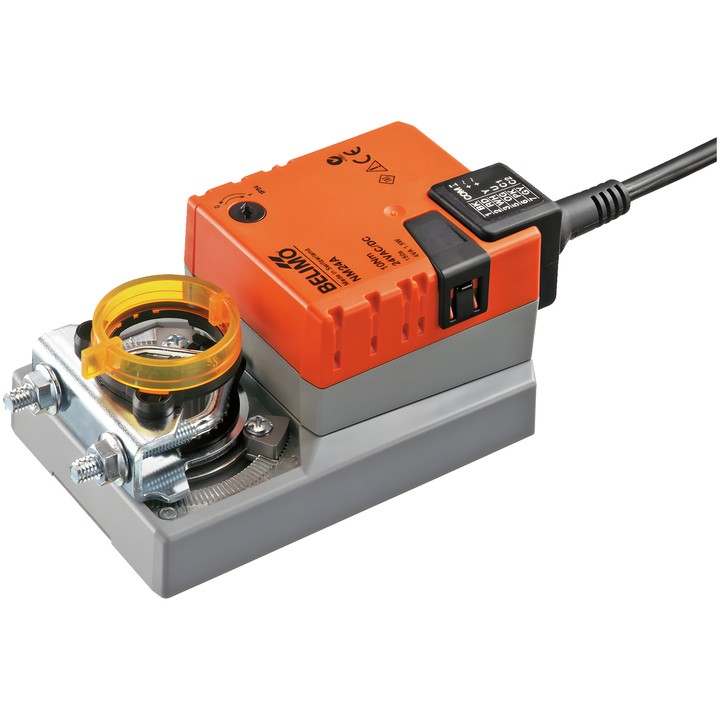

Belimo NM24A – servomoteur de registre

Servomoteur destiné au réglage des registres d’air dans les installations fixes de chauffage, de ventilation et de climatisation. Selon la fiche technique, il est prévu pour des registres d’une surface allant jusqu’à environ 2 m².

Caractéristiques et paramètres principaux

• Couple : 10 Nm ; tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande : Tout ou Rien, 3 points ; temps de course du moteur : 150 s / 90°.
• Sens de rotation sélectionné par commutateur 0 (rotation à gauche) / 1 (rotation à droite).
• Angle de rotation : max. 95°, avec possibilité de limitation des deux côtés par des butées mécaniques réglables.
• Commande manuelle par bouton avec possibilité de verrouillage ; indicateur de position mécanique à emboîter.
• Raccordement mécanique : collier universel 8...26.7 mm ; raccordement d’alimentation et de commande : câble 1 m, 3x 0.75 mm².
• Puissance absorbée en fonctionnement : 1.5 W ; au repos : 0.2 W ; puissance de dimensionnement : 3.5 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
