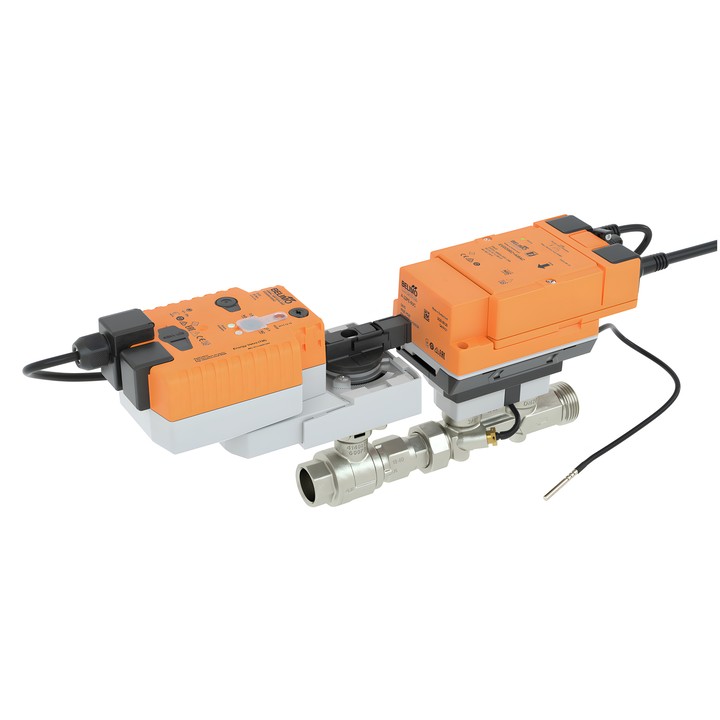

Belimo EV025R2+KBAC - vanne de régulation Energy Valve 2 voies

Belimo Energy Valve EV025R2+KBAC

Vanne de régulation 2 voies indépendante de la pression, équipée d’un servomoteur avec fonction de sécurité et d’un compteur d’énergie thermique. Conçue pour les installations hydrauliques fermées et la régulation côté eau des installations de ventilation et de chauffage.

Caractéristiques et paramètres principaux

• DN 25, PN 25 ; filetage femelle Rp 1" et filetage mâle G 1 1/4".
• V'nom 0.97 l/s (3.5 m³/h) ; réglage V'max 25...100% V'nom.
• Régulation du débit, de la puissance, de la position ou de la pression différentielle ; le mode de régulation de la pression différentielle nécessite un capteur adapté, non fourni.
• Mesure du débit par ultrasons, surveillance de la puissance et de l’énergie ainsi que de la concentration de glycol ; fonction delta T manager intégrée et enregistrement des données pendant 13 mois.
• Fluide : eau ou eau avec un maximum de 60% vol. de glycol ; température du fluide -10...120°C [14...248°F].
• ∆pmax 350 kPa ; pression de fermeture ∆ps 1400 kPa.
• Alimentation AC/DC 24 V ; consommation de 15 W en fonctionnement et de 6.5 W en position de repos ; 26 VA pour le dimensionnement des câbles.
• Commande modulante, communicante ou hybride ; plage de fonctionnement Y 2...10 V.
• Communication : BACnet/IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus, Cloud. Une interface NFC et un serveur Web intégré sont également disponibles.
• Fonction de sécurité avec réglage de position NC/NO ou 0...100% ; temps de repositionnement en mode de sécurité 35 s / 90°. Manœuvre manuelle par bouton-poussoir.
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Protective Extra-Low Voltage (PELV).
• Câble de raccordement 1 m ; coque isolante pour DN 15...25 incluse, sauf dans la région Asia Pacific où elle n’est pas fournie.

Pour une température du fluide de -10...2°C, le réchauffage de l’axe ou une rallonge de col de vanne est recommandé.
