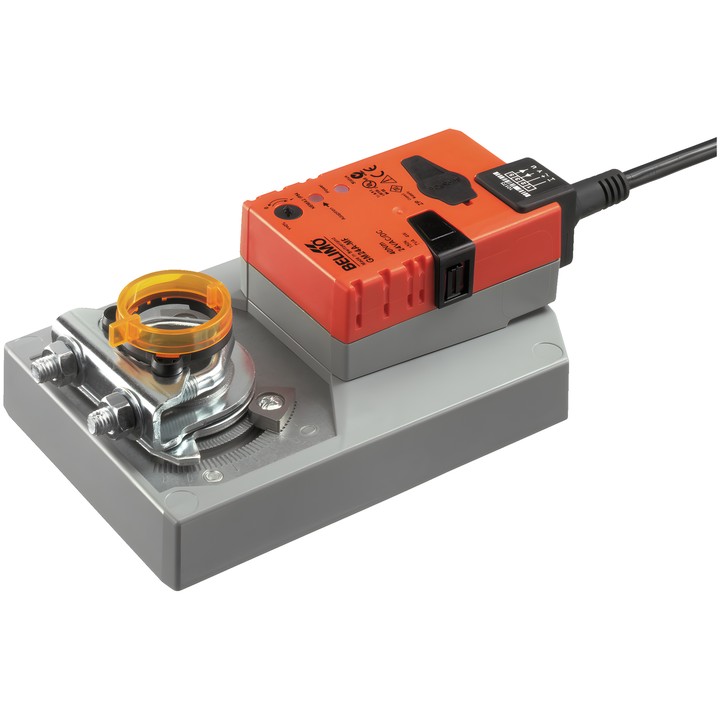

Belimo GM24A-MF - servomoteur de registre 40 Nm

Belimo GM24A-MF – servomoteur de registre

Servomoteur configurable destiné au positionnement de registres dans les installations techniques des bâtiments. Selon la fiche technique, il est conçu pour des registres d’air d’une surface allant jusqu’à environ 8 m².

Caractéristiques principales

• Couple du moteur : 40 Nm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
• Temps de course du moteur : 150 s / 90° ; plage réglable : 75...290 s.
• Angle de rotation : max. 95°, avec possibilité de limitation des deux côtés par des butées mécaniques.
• Collier de montage universel réversible pour arbre de 12...26.7 mm.
• Inversion du sens de déplacement par commutateur 0/1 ; commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Puissance absorbée en fonctionnement : 4.5 W ; au repos : 1.5 W ; puissance de dimensionnement : 7 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Les paramètres de l’appareil peuvent être modifiés à l’aide de Belimo Assistant 2 ou ZTH EU. Le servomoteur permet l’adaptation de la plage de réglage et la synchronisation ; il est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la position de fin de course.
