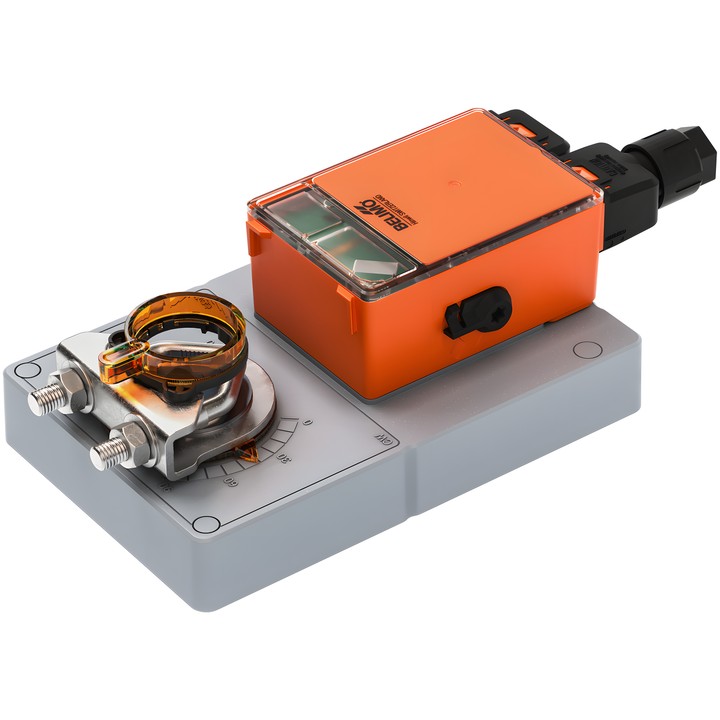

Belimo GM24SR.36 - servomoteur rotatif pour registres

Belimo GM24SR.36 - servomoteur rotatif pour registres

Belimo
1 675,78 zł
TTC
1 362,42 zł tax excluded

Servomoteur rotatif pour registres Belimo GM24SR.36 avec un couple de 40 Nm, alimenté en AC/DC 24 V. Il prend en charge la commande modulante, tout ou rien et 3 points, ainsi que la communication MP-Bus.

Le temps de fonctionnement du moteur est de 35 s / 90° et peut être réglé dans une plage de 35...150 s. L’appareil présente un indice de protection IP54, des bornes de raccordement et un collier de montage universel réversible pour arbres de 12...26.7 mm.

Livraison sous environ 14 jours
Partager

Servomoteur pour registres Belimo GM24SR.36

Le GM24SR.36 est un servomoteur rotatif conçu pour positionner des registres dans les installations techniques des bâtiments. Il peut fonctionner avec une commande analogique ou recevoir un signal numérique via MP-Bus.

Caractéristiques et paramètres principaux

  • Couple : 40 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
  • Commande : modulante, tout ou rien, 3 points ou communication via MP-Bus.
  • Plage de fonctionnement Y : 2...10 V ; signal de recopie de position U : 2...10 V.
  • Temps de fonctionnement du moteur : 35 s / 90° ; temps réglable : 35...150 s.
  • Angle de rotation : max. 95° ; limitation électronique des deux côtés à l’aide de Belimo Assistant 2.
  • Réglage manuel à l’aide d’un levier latéral verrouillable.
  • Collier de montage universel réversible pour arbres de 12...26.7 mm.
  • Bornes à ressort amovibles pour le raccordement électrique ; indice de protection IEC/EN IP54.
  • Puissance absorbée en fonctionnement : 4 W ; au repos : 0.3 W ; puissance de dimensionnement : 8 VA.
  • LED verte indiquant l’état de fonctionnement et interface NFC pour la configuration via Belimo Assistant 2.
  • Température ambiante de fonctionnement : -30...55°C [-22...131°F].

  • Marque
    Belimo
  • Référence
    GM24SR.36
  • EAN13
    7630498124198

  • Tension AC/DC
    AC/DC 24 V
  • Puissance absorbée (en mouvement)
    4 W
  • Consommation électrique (maintien)
    0.3 W
  • Puissance nominale
    8 VA
  • Raccordement de la commande d’alimentation
    Bornes 2.5 mm² [14 AWG] (câble ø4...7,5 mm [ø0.16...0.29"], 4 conducteurs)
  • Type de commande
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Indice de protection
    IP54
  • Commande manuelle
    Avec levier latéral, verrouillable
  • Temps de course (moteur)
    35 s / 90°
  • Temps de fonctionnement variable du moteur
    35...150 s
  • Température ambiante
    -30...55°C [-22...131°F]
  • Couple
    40 Nm
  • Sens de déplacement – moteur
    Y = 0 V : butée gauche, position droite
  • Angle de rotation
    95°
  • Raccordement mécanique
    Collier de montage universel réversible 12...26.7 mm
