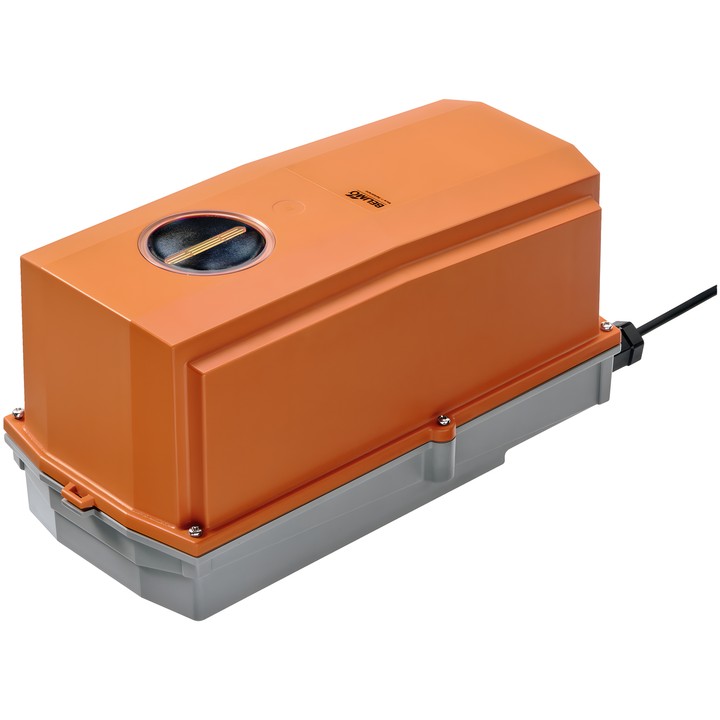

Servomoteur rotatif Belimo GRC230G-5

Servomoteur pour vannes rotatives et registres, destiné aux installations stationnaires de chauffage, ventilation et climatisation. Sa conception convient aux applications extérieures.

Caractéristiques et paramètres principaux

• Couple du moteur : 40 Nm ; commande : Ouvert/Fermé.
• Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
• Durée de course du moteur : 35 s / 90°.
• Consommation électrique en fonctionnement : 6 W ; au repos : 1 W ; puissance de dimensionnement : 11 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 3x 0.75 mm² (sans halogène).
• Indice de protection IEC/EN : IP66/67 ; classe de protection IEC/EN : II, isolation renforcée.
• Bride de raccordement : F05. Le montage sur la vanne est possible dans des positions espacées de 90°.
• Indicateur de position et commande manuelle par bouton-poussoir verrouillable ; la commande manuelle nécessite le retrait du couvercle du boîtier.
• Angle de rotation réglable au moyen de butées mécaniques ; réglage standard : 0...90°.
• Température ambiante : -30...50°C.

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la position de fin de course. Les travaux d’installation doivent être réalisés uniquement par des spécialistes qualifiés.
