Belimo GRC24G-5 - servomoteur rotatif pour vannes

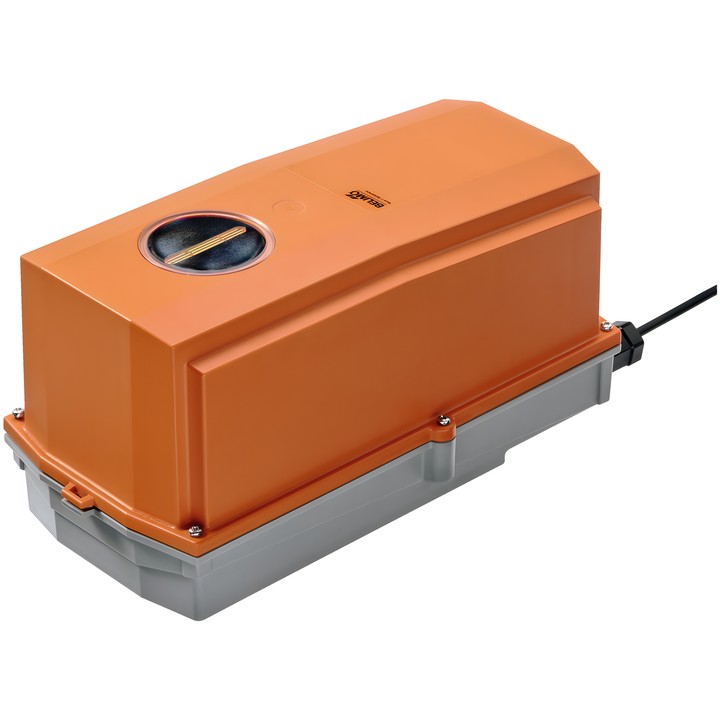

Servomoteur rotatif Belimo GRC24G-5

Servomoteur destiné aux vannes rotatives et aux clapets. Convient aux applications extérieures dans les installations fixes de chauffage, ventilation et climatisation.

Caractéristiques et paramètres principaux

• Couple : 40 Nm ; commande : Fermer/Ouvrir.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Temps de course : 35 s / 90°.
• Consommation en fonctionnement : 8 W ; au repos : 2.5 W ; puissance de dimensionnement des câbles : 11 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm², FRNC (sans halogène).
• Indice de protection IEC/EN : IP66/67 ; indice de protection NEMA/UL : NEMA 4X.
• Classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Bride de raccordement : F05 ; montage par rapport à la vanne possible par incréments de 90°.
• Indicateur de position et angle de rotation réglable avec butées mécaniques ; réglage standard 0...90°.
• Réglage manuel par bouton-poussoir avec possibilité de verrouillage ; nécessite le retrait du couvercle du boîtier.
• Température ambiante : -30...50°C.
