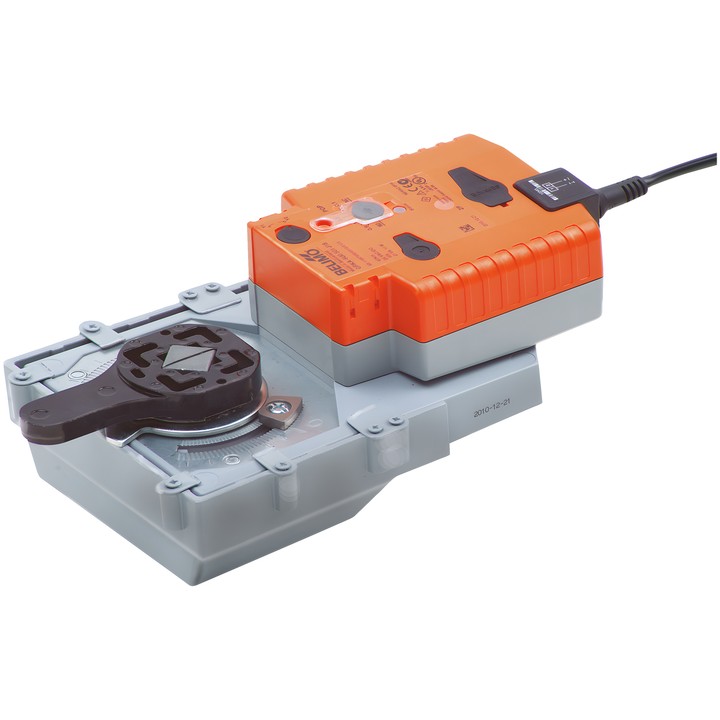

Belimo GRK24A-SR-5 - servomoteur rotatif pour vannes avec fonction de sécurité

Servomoteur rotatif Belimo GRK24A-SR-5

Servomoteur modulant avec fonction de sécurité pour vannes rotatives et registres. Les condensateurs intégrés se chargent pendant le fonctionnement ; en cas d’interruption de l’alimentation, l’énergie stockée déplace la vanne vers la position de sécurité sélectionnée.

Principales données techniques

• Couple du moteur : 40 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Commande modulante : 2...10 V ; signal de retour de position : 2...10 V.
• Temps de course du moteur : 150 s / 90° ; temps de course vers la position de sécurité : 35 s / 90°.
• Position de sécurité : NC/NO ou réglable de 0...100% avec le bouton POP, par pas de 10%.
• Consommation en fonctionnement : 11 W ; à l’arrêt : 3 W ; puissance de dimensionnement du câblage : 21 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Commande manuelle par bouton-poussoir ; butées mécaniques de l’angle de rotation et indicateur mécanique de position.
• Bride de raccordement : F05 ; indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Le servomoteur est destiné aux installations fixes de chauffage, de ventilation et de climatisation. Après livraison, les condensateurs nécessitent environ 20 s de précharge avant la première mise en service.
