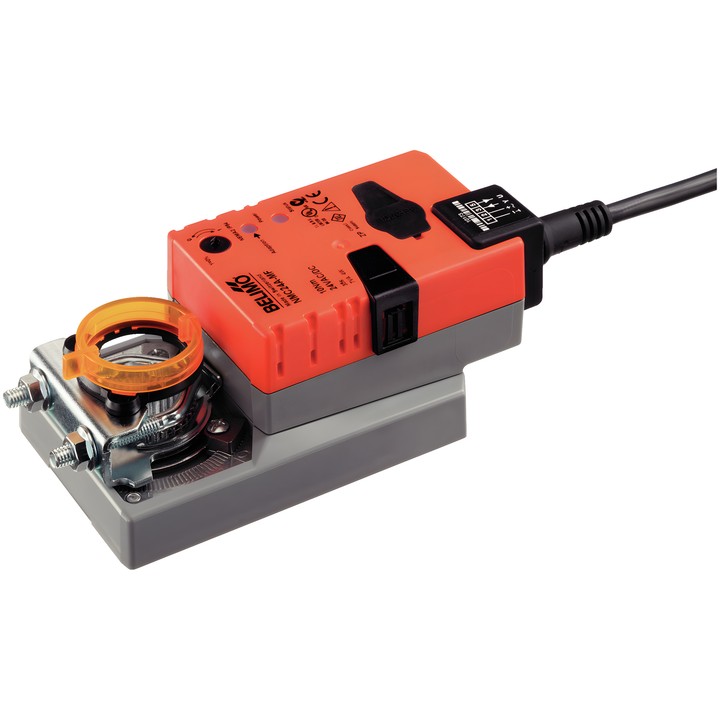

Belimo NMC24A-MP - servomotore per serrande

Belimo NMC24A-MP - servomotore per serrande

Belimo
921,49 zł
Tasse incluse
749,18 zł tax excluded

Servomotore per serrande con comunicazione, coppia di 10 Nm, alimentazione AC/DC 24 V e comunicazione MP-Bus. Il tempo di corsa del motore è 35 s / 90°.

Supporta il controllo analogico 2...10 V e la trasmissione del segnale di un sensore collegato tramite MP-Bus. Dotato di morsetto universale per alberi da 8...26.7 mm e regolazione manuale tramite pulsante.

Consegna in circa 14 giorni
Condividi

Belimo NMC24A-MP – servomotore per serrande

Servomotore con comunicazione progettato per il posizionamento delle serrande negli impianti tecnici degli edifici. Può funzionare con un segnale di comando analogico Y o ricevere un segnale di comando digitale tramite MP-Bus. Consente di collegare un sensore passivo o attivo, oppure un contatto di commutazione, e di trasmetterne il segnale al sistema di livello superiore tramite MP-Bus.

Caratteristiche e parametri principali

  • Coppia: 10 Nm; dimensione della serranda: fino a circa 2 m².
  • Alimentazione: AC/DC 24 V, 50/60 Hz; assorbimento: 4 W durante il funzionamento e 1.5 W a riposo.
  • Controllo modulante e comunicazione MP-Bus; campo di lavoro Y: 2...10 V, segnale di retroazione della posizione U: 2...10 V.
  • Tempo di corsa del motore: 35 s / 90°; tempo di corsa regolabile: 20...75 s.
  • Angolo di rotazione: max. 95°, con possibilità di limitazione su entrambi i lati mediante arresti meccanici.
  • Direzione del movimento selezionabile con interruttore 0/1; regolazione manuale tramite pulsante con possibilità di blocco.
  • Montaggio sull’albero: morsetto universale 8...26.7 mm; collegamento di alimentazione e comando: cavo 1 m, 4x 0.75 mm².
  • Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).

  • Marca
    Belimo
  • Riferimento
    NMC24A-MP
  • ean13
    7630498113253

  • Tensione AC/DC
    AC/DC 24 V
  • Potenza assorbita (in movimento)
    4 W
  • Potenza assorbita (mantenimento)
    1.5 W
  • Potenza nominale
    7 VA
  • Collegamento per il controllo dell’alimentazione
    Cavo 1 m, 4x 0.75 mm²
  • Tipo di comando
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Grado di protezione
    IP54
  • Grado di protezione NEMA
    NEMA 2
  • Tipo di involucro
    UL Enclosure Type 2
  • Comando manuale
    A pulsante, con possibilità di blocco
  • Tempo di corsa (motore)
    35 s / 90°
  • Tempo di funzionamento variabile del motore
    20...75 s
  • Temperatura ambiente
    -30...50°C [-22...122°F]
  • Coppia
    10 Nm
  • Direzione di movimento - motore
    Selezionabile tramite interruttore 0/1
  • Angolo di rotazione
    95°
  • Collegamento meccanico
    Morsetto universale 8...26.7 mm

Techniczna karta katalogowa

Scarica (1.97MB)

Instrukcja montażu

Scarica (536.23KB)

Techniczna karta katalogowa – NMC24A-MP

Scarica (1.98MB)

EU Declaration of Conformity – NMC24A-MP

Scarica (32.77KB)

Environmental Declaration – NM..

Scarica (72.38KB)
