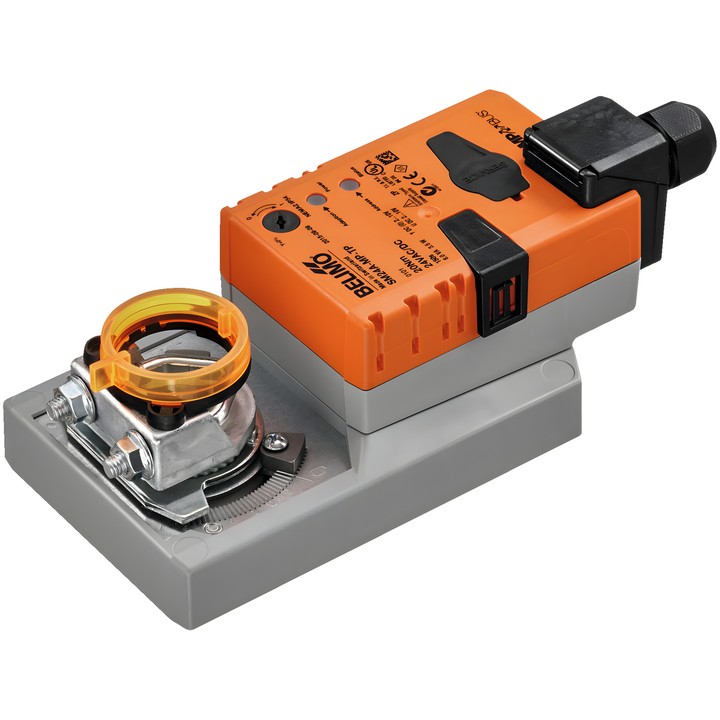

Belimo SM24A-MP-TP - servomotore rotativo per serrande

Belimo SM24A-MP-TP

Servomotore rotativo con comunicazione per la regolazione delle serrande negli impianti tecnici degli edifici. Secondo la documentazione, è progettato per serrande dell’aria con una superficie fino a circa 4 m².

Caratteristiche e parametri principali

• Coppia: 20 Nm; tensione nominale: AC/DC 24 V, 50/60 Hz.
• Controllo modulante: campo di funzionamento Y 2...10 V; segnale di retroazione della posizione U 2...10 V.
• Comunicazione MP-Bus e possibilità di convertire il segnale del sensore collegato per la trasmissione tramite MP-Bus.
• Tempo di corsa del motore: 150 s / 90°; tempo di funzionamento variabile: 86...346 s.
• Angolo di rotazione: max. 95°, con arresti meccanici regolabili su entrambi i lati.
• Selezione della direzione di movimento tramite interruttore 0/1; comando manuale tramite pulsante con possibilità di blocco.
• Morsetto di montaggio universale reversibile 10...20 mm; indicatore meccanico di posizione.
• Collegamento di alimentazione e controllo: morsetti 4 mm² (cavo ø4...10 mm, 4 conduttori).
• Potenza assorbita durante il funzionamento: 3.5 W; in posizione di riposo: 1.4 W; per il dimensionamento dei cavi: 6 VA.
• Grado di protezione IEC/EN: IP54; classe di protezione IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].

In modalità analogica, l’uscita U fornisce il segnale di posizione. Durante il funzionamento tramite MP-Bus, il collegamento U funge da interfaccia di comunicazione e non fornisce una tensione di misura analogica.
