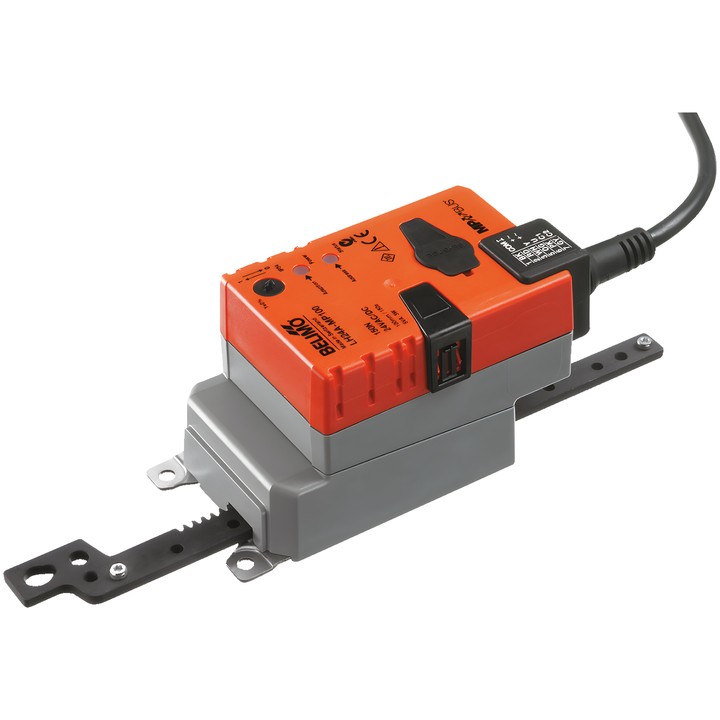

Belimo LH24A-MP100 - siłownik liniowy

Belimo LH24A-MP100 - siłownik liniowy

Belimo
714,19 zł
Brutto
580,64 zł netto

Siłownik liniowy Belimo LH24A-MP100 do regulacji przepustnic i zasuw w instalacjach technicznych budynków. Siła napędowa 150 N, zasilanie AC/DC 24 V i komunikacja MP-Bus.

Skok maks. 100 mm z regulacją co 20 mm, czas ruchu 150 s / 100 mm oraz stopień ochrony IP54.

Dostawa ok. 14 dni
Udostępnij

Belimo LH24A-MP100 – siłownik liniowy

Komunikacyjny siłownik liniowy do regulacji przepustnic i zasuw w instalacjach technicznych budynków. Według karty technicznej jest przeznaczony do przepustnic powietrza o powierzchni do ok. 1 m².

Najważniejsze cechy

  • Siła napędowa silnika: 150 N.
  • Napięcie znamionowe: AC/DC 24 V; częstotliwość: 50/60 Hz.
  • Sterowanie modulacyjne i komunikacja MP-Bus; zakres roboczy Y: 2...10 V, sygnał zwrotny U: 2...10 V.
  • Skok: 100 mm; maks. 100 mm z regulacją co 20 mm.
  • Czas ruchu silnika: 150 s / 100 mm; regulowany: 70...270 s / 100 mm.
  • Możliwość konwersji sygnału podłączonego czujnika i przesłania go przez MP-Bus.
  • Kierunek ruchu wybierany przełącznikiem; przestawianie ręczne przyciskiem z możliwością blokady.
  • Pobór mocy: 2.5 W podczas pracy i 1.3 W w stanie spoczynku; moc do doboru przewodów: 5 VA.
  • Przyłącze zasilania i sterowania: kabel 1 m, 4x 0.75 mm².
  • Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura otoczenia: -30...50°C [-22...122°F].

  • Marka
    Belimo
  • Indeks
    LH24A-MP100
  • EAN13
    7630498112065

  • Napięcie AC/DC
    AC/DC 24 V
  • Pobór mocy (ruch)
    2.5 W
  • Pobór mocy (podtrzymanie)
    1.3 W
  • Moc znamionowa
    5 VA
  • Przyłącze regulacji zasilania
    Kabel 1 m, 4x 0.75 mm²
  • Rodzaj sterowania
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Kategoria ochronna
    IP54
  • Stopień ochrony NEMA
    NEMA 2
  • Typ obudowy
    UL Enclosure Type 2
  • Siła
    150 N
  • Przestawianie ręczne
    Przyciskiem, z możliwością blokady
  • Skok
    100 mm
  • Czas ruchu (silnik)
    150 s / 100 mm
  • Zmienna czasu pracy silnika
    70...270 s / 100 mm
  • Temperatura otoczenia
    -30...50°C [-22...122°F]
  • Kierunek ruchu - silnik
    możliwość wybierania przełącznikiem

Techniczna karta katalogowa

Pliki do pobrania (1.87MB)

Instrukcja montażu

Pliki do pobrania (343.85KB)

Techniczna karta katalogowa – LH24A-MP100

Pliki do pobrania (1.87MB)

EU Declaration of Conformity – LH24A-MP100

Pliki do pobrania (32.8KB)

Environmental Declaration – LH..100..

Pliki do pobrania (71.96KB)
