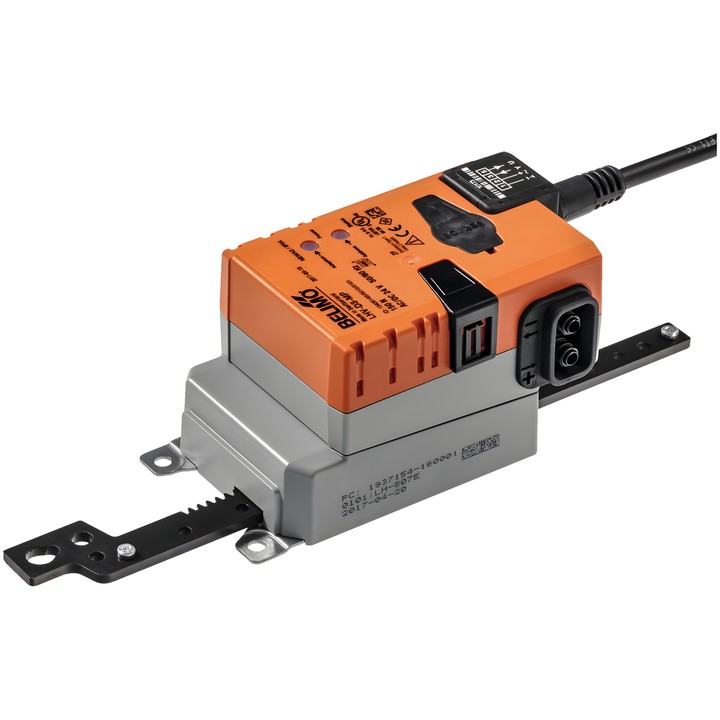

Belimo LHV-D3-MP - regulator przepływu VAV-Compact z siłownikiem liniowym

Belimo LHV-D3-MP – urządzenie VAV-Compact

Urządzenie łączy regulator VAV, dynamiczny czujnik Δp Belimo D3 i siłownik liniowy. Służy do regulacji aparatów VAV w strefie komfortu; dostępne funkcje obejmują regulację przepływu VAV/CAV oraz regulację położenia.

Najważniejsze cechy i parametry

• Siła siłownika: 150 N; skok: 100 mm.
• Zasilanie: AC/DC 24 V, 50/60 Hz.
• Pobór mocy: 2.5 W podczas pracy, 1.5 W w położeniu spoczynkowym; moc do doboru przewodów: 4.5 VA.
• Komunikacja MP-Bus; sterowanie modulacyjne 0/2...10 V. Zakres roboczy Y: 2...10 V, konfigurowalny zakres Y: 0...10 V; sygnał zwrotny położenia U: 2...10 V.
• Dynamiczny czujnik przepływu Belimo D3; funkcjonalny zakres różnicy ciśnień: 0...500 Pa.
• Regulacja ręczna przyciskiem z możliwością blokady.
• Przyłącze zasilania i sterowania: kabel 1 m, 4x 0.75 mm².
• Stopień ochrony IEC/EN IP54; klasa ochronności IEC/EN III, Protective Extra-Low Voltage (PELV).
• Temperatura otoczenia: 0...50°C [32...122°F].
• Gniazdo serwisowe i interfejs NFC; konfiguracja parametrów za pomocą Belimo Assistant 2.
