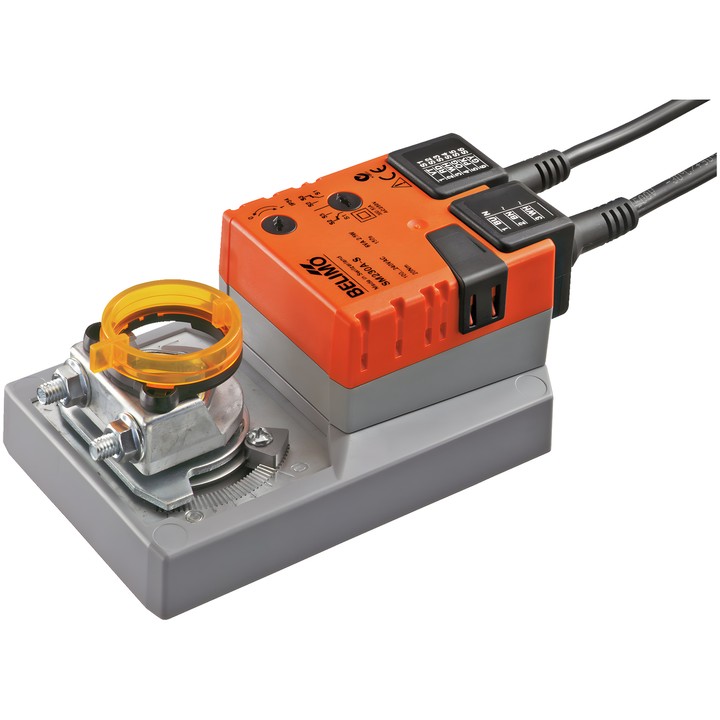

Belimo SM230A-S - siłownik do przepustnic

Belimo SM230A-S - siłownik do przepustnic

Belimo
844,24 zł
Brutto
686,37 zł netto

Siłownik do przepustnic Belimo SM230A-S o momencie obrotowym 20 Nm, zasilany napięciem AC 100...240 V. Obsługuje sterowanie Zamknij/Otwórz i 3-punktowe; czas ruchu wynosi 150 s / 90°.

Wyposażony w regulowany styk pomocniczy 1x SPDT (0...100%), ręczne przestawianie przyciskiem oraz odwracalny uniwersalny zacisk montażowy 10...20 mm.

Dostawa ok. 14 dni
Udostępnij

Siłownik do przepustnic Belimo SM230A-S

Siłownik obrotowy do ustawiania przepustnic w instalacjach technicznych budynków. Karta techniczna podaje wielkość przepustnicy do ok. 4 m². Model ma wbudowany styk pomocniczy i mechaniczne ograniczniki kąta obrotu.

Najważniejsze cechy i parametry

  • Moment obrotowy: 20 Nm.
  • Napięcie znamionowe: AC 100...240 V; częstotliwość: 50/60 Hz.
  • Sterowanie: Zamknij/Otwórz, 3-punktowe.
  • Czas ruchu silnika: 150 s / 90°; maksymalny kąt obrotu: 95°.
  • Regulowany styk pomocniczy: 1x SPDT, 0...100%.
  • Pobór mocy podczas ruchu: 2.5 W; w położeniu spoczynkowym: 0.6 W; moc do doboru przewodów: 6 VA.
  • Kierunek ruchu wybierany przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo).
  • Przestawianie ręczne przyciskiem z możliwością blokady; kąt obrotu ograniczany regulowanymi mechanicznymi ogranicznikami.
  • Odwracalny uniwersalny zacisk montażowy 10...20 mm; mechaniczny wskaźnik położenia.
  • Przyłącze zasilania i sterowania oraz przyłącze styku pomocniczego: każde z kablem 1 m, 3x 0.75 mm².
  • Stopień ochrony IEC/EN: IP54; temperatura otoczenia: -30...50°C [-22...122°F].

  • Marka
    Belimo
  • Indeks
    SM230A-S
  • EAN13
    7630498114335

  • Napięcie AC/DC
    AC 100...240 V
  • Przyłącze styku pomocniczego
    Kabel 1 m, 3x 0.75 mm²
  • Pobór mocy (ruch)
    2.5 W
  • Pobór mocy (podtrzymanie)
    0.6 W
  • Moc znamionowa
    6 VA
  • Przyłącze regulacji zasilania
    Kabel 1 m, 3x 0.75 mm²
  • Rodzaj sterowania
    Zamknij/Otwórz 3-punktowe
  • Kategoria ochronna
    IP54
  • Stopień ochrony NEMA
    NEMA 2
  • Typ obudowy
    UL Enclosure Type 2
  • Przestawianie ręczne
    Przyciskiem, z możliwością blokady
  • Czas ruchu (silnik)
    150 s / 90°
  • Temperatura otoczenia
    -30...50°C [-22...122°F]
  • Styki pomocnicze
    1x SPDT
  • Moment obrotowy
    20 Nm
  • Kierunek ruchu - silnik
    możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
  • Kąt obrotu
    95°
  • Przyłącze mechaniczne
    Odwracalny uniwersalny zacisk montażowy 10...20 mm

Techniczna karta katalogowa

Pliki do pobrania (1.62MB)

Instrukcja montażu

Pliki do pobrania (570.11KB)

Techniczna karta katalogowa – SM230A-S

Pliki do pobrania (1.62MB)

EU Declaration of Conformity – SM230A-S

Pliki do pobrania (32.76KB)

Environmental Declaration – SM..

Pliki do pobrania (72.47KB)
