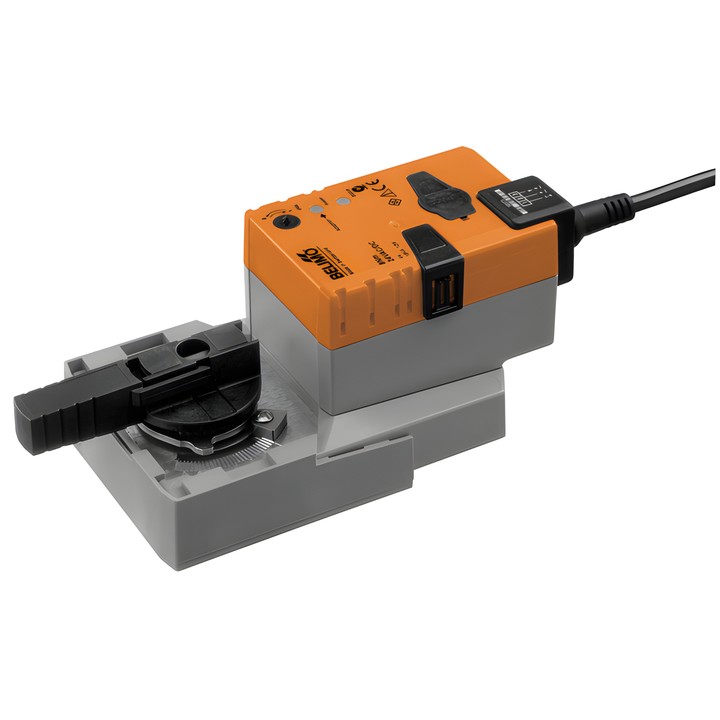

Belimo NRQ24A-SZ - siłownik obrotowy do zaworów kulowych

Belimo NRQ24A-SZ – siłownik do zaworów kulowych

Siłownik obrotowy ze sterowaniem modulacyjnym. Sygnał Y wyznacza położenie siłownika, a napięcie U służy do elektrycznego wskazania położenia zaworu.

Najważniejsze cechy i parametry

• Moment obrotowy silnika: 8 Nm.
• Napięcie znamionowe: AC/DC 24 V; częstotliwość napięcia znamionowego: 50/60 Hz.
• Zakres roboczy sygnału Y: 0.5...10 V; sprzężenie zwrotne położenia U: 0.5...10 V.
• Czas ruchu silnika: 9 s / 90°.
• Pobór mocy podczas pracy: 13 W; w stanie spoczynku: 2 W; moc do doboru przewodów: 23 VA.
• Przyłącze zasilania i sterowania: kabel 1 m, 4x 0.75 mm².
• Ręczne przestawianie przyciskiem z możliwością zablokowania; regulowany kąt obrotu z mechanicznymi ogranicznikami.
• Adaptacja ręczna, automatyczna przy pierwszym włączeniu zasilania.
• Stopień ochrony IEC/EN: IP54; temperatura otoczenia: -30...40°C.

Montaż bezpośrednio na zaworze kulowym odbywa się za pomocą jednej śruby centralnej. Dopuszczalna jest praca równoległa siłowników z uwzględnieniem danych dotyczących ich parametrów.
