Блок живлення DC50W24VB

Блок аварійного живлення з функцією автоматичного та ручного відкривання припливних і витяжних повітряних отворів. Застосовується для забезпечення безпеки сільськогосподарських тварин у разі зникнення живлення або несправності контролера. Після виявлення порушень пристрій подасть сигнал тривоги та відкриє лебідки до заданого рівня.

Параметри та характеристики:

• Перемикач вибору режиму роботи:
  • MANUAL
  • AUTO.
• Поворотний регулятор ступеня відкриття припливних отворів.
• Підтримка стандартів:
  • 0-10, 2-10, 10-0, 10-2.
• Можливість інверсії керувального сигналу.
• Аварійні виходи NO і NC.
• Сигналізація зникнення живлення.
• Контроль керувальної напруги 2-10V.
• Контроль короткого замикання виходів 24VDC.
• Контроль короткого замикання виходів 0-10V.
• 2 вхід 0-10V.
• 2 виходи 0-10V.
• Електронний захист входів, виходів і лінії 24V.
• Акумуляторна батарея 24V 4.0 А·год.
• Герметичний корпус IP65.
• Напруга живлення 85264VAC 4763Hz.

Установлення контролера

небезпека

Під час установлення пристрою необхідно обов’язково відключити електроживлення, оскільки напруга на деяких компонентах небезпечна для життя та здоров’я. Рекомендується доручити встановлення кваліфікованому фахівцю.

Вибір місця монтажу

Місце монтажу слід вибирати раціонально, забезпечуючи легкий доступ до пристрою уповноваженим особам і недоступність для тварин та дітей. Слід також враховувати кліматичні умови, тобто пристрій має працювати в діапазоні температур від -10°C до 40 °C, у місці, захищеному від сонячного світла. Навколо пристрою має бути вільна циркуляція повітря.

Монтаж

Пристрій може працювати в агресивних кліматичних умовах. Правильно змонтований пристрій стійкий до шкідливого впливу навколишнього середовища.

Під час монтажу слід звернути увагу на таке:

• кришка має бути затягнута всіма гвинтами,
• кабелі, що використовуються для підключення пристрою, повинні мати круглий переріз,
• після підключення кабелю слід затягнути кабельні вводи так, щоб кабель був герметично ущільнений і зафіксований, рекомендується застосовувати силікон,
• невикористані вводи (кабельні вводи) слід заглушити,
• нижню частину корпусу закріплюємо на рівній стіні 4 розпірними дюбелями.

Електричне підключення

небезпека

Перед підключенням системи переконайтеся, що живлення вимкнено!

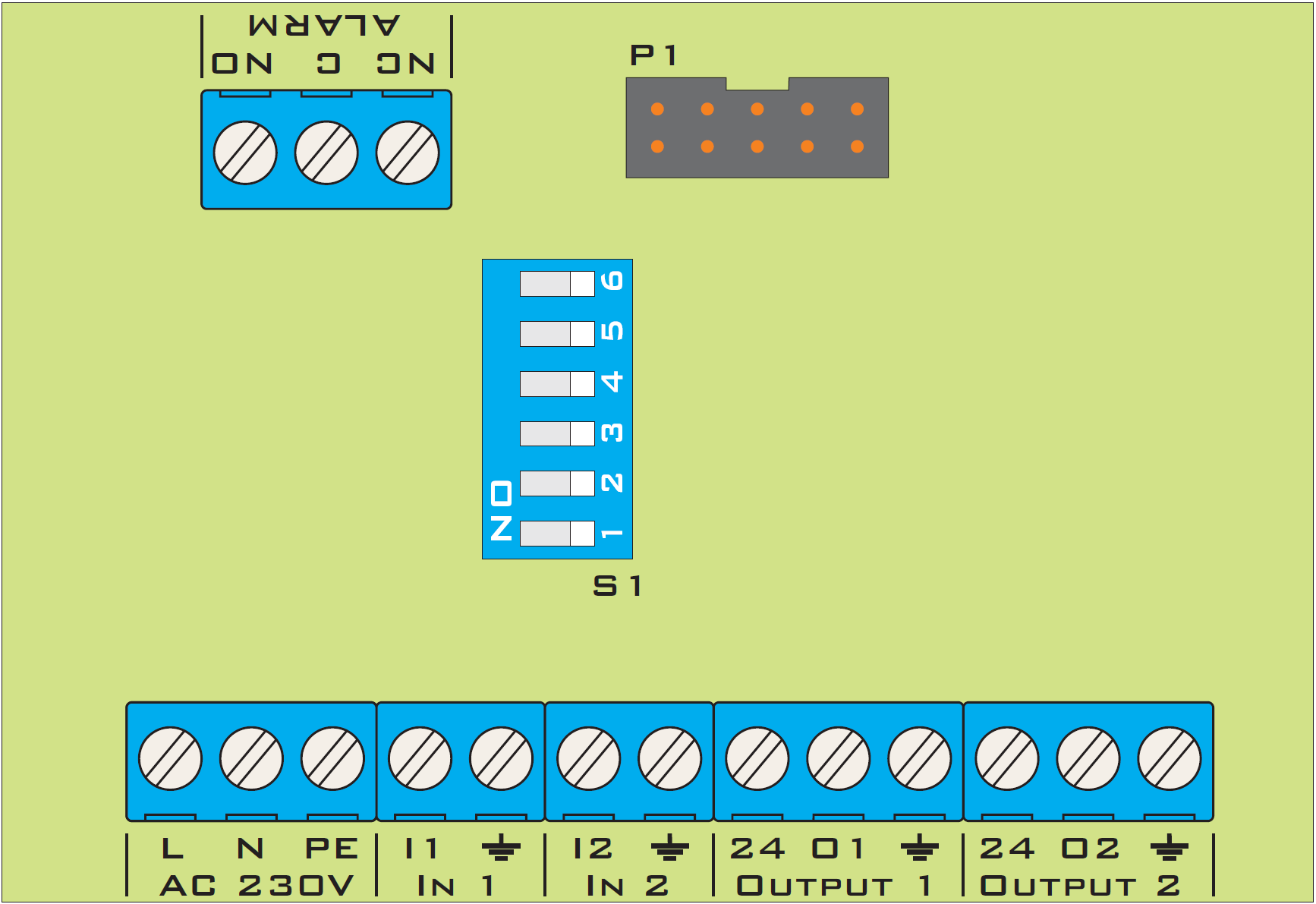

Після відкручування гвинтів пристрою слід зняти передню панель. Для цього витягуємо шлейф із роз’єму, позначеного як P1. Пропускаємо кабелі через гумові кабельні вводи та можемо розпочати їх підключення. Підключення слід виконувати відповідно до опису.

Живлення 230V AC: підключаємо до джерела живлення (розподільного щита). Обов’язкове застосування автоматичного вимикача максимального струму (типу «S» B6) та обмежувачів перенапруги класу «C». Пристрій може живитися в широкому діапазоні напруг від 85V до 264V і частот від 47 до 63Hz без впливу на його роботу.

Роз’єм In1 і In2 слід підключити до контролера для подавання керувального сигналу до систем лебідок. Пристрій може обслуговувати два контролери або один з окремими секціями припливних і витяжних отворів (клеми I1 і I2 слід з’єднати перемичкою).

Роз’єм ALARM підключаємо до центрального блока сигналізації залежно від системи – замкнений (NO і C), розімкнений (NC і C). Сигнал тривоги вмикається в таких випадках: •зникла напруга живлення пристрою, •зник керувальний сигнал 2-10V щонайменше на одному з входів, •сталося коротке замикання вихідного сигналу або його значення відрізняється від виміряного, •сталося коротке замикання на шині +24V, що живить лебідки.

Роз’єм Ouput 1 і Ouput 2 підключаємо до привода (лебідки) способом, необхідним для наявного пристрою; опис підключення має міститися в інструкції відповідного привода (лебідки).

Перемикач режиму роботи S1 залежно від наявного привода (лебідки) слід вибрати відповідний режим роботи. За замовчуванням перемикачі 1,2,3,4,5,6 у положенні off – робота 2-10V.

Канал 1	Канал 2	Функція
1 – off	4 – off	Режим роботи в діапазоні сигналів 2-10V, керувальна напруга нижче 1,5V спричиняє сигнал тривоги.
1 – on	4 – on	Режим роботи в діапазоні сигналів 0-10V, відсутність тривожної реакції на сигнал нижче 1,5V.
2 – off	5 – off	Пропорційний режим роботи, сигнали на виході в діапазоні 0-10V або 2-10V.
2 – on	5 – on	Зворотний режим роботи, сигнали на виході в діапазоні 10-0V або 10-2V.
3 – off	6 – off	Інверсію входу вимкнено.
3 – on	6 – on	Інверсію входу ввімкнено.

Принцип роботи

Блок аварійного живлення в нормальному режимі роботи живить приводи (лебідки) 24V і заряджає або підтримує заряд акумуляторів, які забезпечать живлення в разі його зникнення. Перемикач AUTO/MANUAL визначає режим роботи пристрою.

Режим MANUAL дає змогу безпосередньо керувати приводами (лебідками) за допомогою поворотного регулятора на панелі пристрою.

Режим AUTO – основний режим роботи, передає керувальний сигнал із входу на вихід, виконуючи відповідну обробку залежно від налаштувань перемикача «S1», та контролює рівень вхідного сигналу. У разі виявлення порушень на відповідному вході пристрій подасть на свій вихід сигнал із поворотного регулятора на передній панелі. Реле сигналізації спрацює в разі: •занадто низького вхідного сигналу (Uin < 1,5V) – перемикач «S1» 1-off, 4-off, •короткого замикання вихідного сигналу на масу або 24V, •відсутності напруги живлення, •короткого замикання напруги 24V.

Експлуатація

Користувач перемикачем вибирає режим MANUAL, а поворотним регулятором – відповідний до вимог ступінь відкриття припливних повітряних отворів – приводи працюють відповідно до положення регулятора. Після завершення налаштування припливних отворів перемикачем вибираємо режим AUTO і залишаємо пристрій – припливні отвори встановляться на рівень, заданий контролером вентиляції. В аварійній ситуації припливні отвори встановляться відповідно до положення поворотного регулятора.

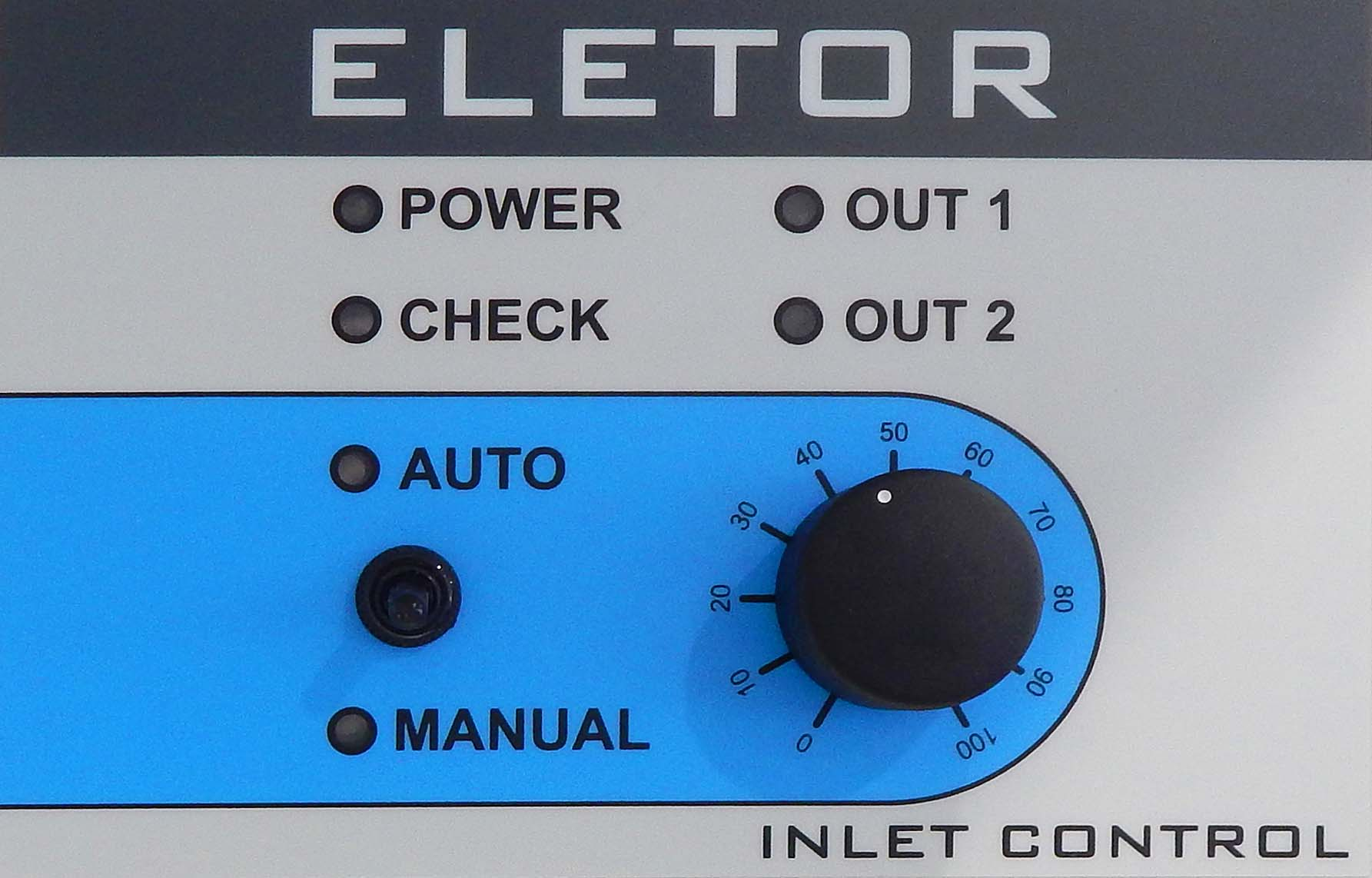

Передня панель

МЕНЮ

Опис

Індикатор POWER – сигналізує про наявність живлення та заряджання акумуляторів. 1.Індикатор CHECK – світиться постійно в автоматичному режимі, коли на вихід передається сигнал із контролера, блимає в разі подавання на вихід сигналу з поворотного регулятора. 2.OUT 1 – повідомляє про порушення в каналі 1. 3.OUT 2 – повідомляє про порушення в каналі 2. 4.AUTO – автоматичний режим роботи. 5.MANUAL – ручний режим роботи. 6.Поворотний регулятор 0%-100% - вибір ступеня відкриття припливних повітряних отворів.

Повідомлення про помилки та попередження

Повідомлення про помилки призначені для інформування користувача про порушення в роботі пристрою. Нижче наведено можливі повідомлення про помилки:

• Індикатор POWER – не світиться зеленим – відсутнє мережеве живлення.
• Індикатор CHECK – блимає жовтим – на виходи подано сигнал із потенціометра.
• Індикатор OUT 1 – світиться червоним - виявлено порушення (відсутність керувального сигналу, коротке замикання на виході або коротке замикання на шині 24VDC) у першому каналі.
• Індикатор OUT 2 – світиться червоним - виявлено порушення (відсутність керувального сигналу, коротке замикання на виході або коротке замикання на шині 24VDC) у другому каналі.

Примітки та попередження

небезпека

Під час установлення пристрою необхідно обов’язково відключити електроживлення, оскільки напруга на деяких компонентах небезпечна для життя та здоров’я. Рекомендується доручити встановлення кваліфікованому фахівцю.

• Щоб уникнути проблем під час експлуатації пристрою, необхідно ознайомитися з інструкцією перед початком установлення та використання. Заборонено втручатися в конструкцію або виконувати самостійний ремонт. Це стосується, зокрема, внесення змін до елементів і компонентів.
• Технічне обслуговування або сервісні роботи повинен виконувати уповноважений персонал (монтажник або фірмова сервісна служба). У тваринницьких будівлях із примусовою вентиляцією обов’язкова система сигналізації.
• Виробник пристрою не несе відповідальності за збитки, спричинені неправильним установленням, неправильним програмуванням функцій, наслідками випадкових подій та зовнішніми чинниками. Пристрій потребує налаштування параметрів відповідно до умов у приміщенні для утримання тварин.Ці налаштування є індивідуальними та залежать від рішення тваринника.
• Виробник пристрою залишає за собою право вносити зміни до конструкції пристрою та програмного забезпечення. До складу пристрою входить акумуляторна батарея; не слід допускати надмірного розряджання акумуляторів, оскільки це може призвести до пошкодження батареї. Коротке замикання полюсів батареї може призвести до пожежі.

обережно

Після завершення використання виробу не слід викидати його разом із несортованими побутовими відходами; його слід утилізувати відповідно до чинних нормативних вимог (директиви WEEE Європейського Союзу 2012/19/ЄС). Виріб виготовлено відповідно до вимог RoHS (директиви Європейського Союзу 2011/65/ЄС).

Технічні дані контролера

Параметр	ОПИС
Змінна напруга живлення	85264VAC 4763Hz
Постійна напруга живлення	120~370VDC
Вихідна напруга	27,6VDC
Максимальний вихідний струм	1,8A
ККД	85%
Максимальний струм керувальних виходів 0-10V	30mA
Максимальний струм виходу (контакту) ALARM	3A
Захист входів і виходів від перенапруги	ТАК
Захист від короткого замикання	Автоматичний
Акумуляторна батарея	4А·год 24V
Діапазон робочих температур	-10 +40oC
Габарити пристрою	20x15x8 см
Ступінь захисту корпусу	IP65

інформація

До комплекту контролера IC-AC входять:

• розпірні дюбелі - 4 шт.,
• акумулятори 12V 4А·год - 2 шт.,
• кабельний ввід PG13,5 - 1 шт.,
• кабельний ввід PG11 - 3 шт.,
• кабельний ввід PG9 - 3 шт.
