Контролер SC-12

Мікропроцесорний контролер клімату серії SPEED CONTROL. Універсальність пристрою забезпечують велика кількість входів/виходів системи та інтуїтивно зрозуміле програмне забезпечення польською й англійською мовами. Програма контролера, крім основних налаштувань температури, провітрювання, додаткового обігріву, мін./макс. рівнів вентиляції та аварійної сигналізації, дає змогу тестувати та зберігати калібрування виконавчих пристроїв, що працюють із контролером.

Параметри та характеристики:

• Вентиляція I групи:
  • макс. струм виходу плавного регулювання 12A,
  • тепловий захист системи,
  • плавний пуск вентиляції – плавний пуск,
  • обхідне реле за повного рівня керування,
  • калібрування мінімальної частоти обертання,
  • програма енергозбереження із системою заслінок, що відкриваються з випередженням.
• Вентиляція II групи, ізольований контакт до 6A.
• Додатковий обігрів, ізольований контакт до 6A
• Виходи аварійної сигналізації NO і NC:
  • сигналізація зникнення живлення,
  • сигналізація виходу за мін. або макс. поріг температури,
  • вбудований звуковий сигналізатор.
• Незалежні 3 виходи 0..10V:
  • робота з модулями розширення,
  • керування системою заслінок,
  • регулювання обігріву зі змінною продуктивністю.**
• Два аналогові входи для вимірювання температури.
• Цифровий порт для вимірювання температури (до 4 датчиків).
• Два функціональні релейні виходи (на вибір):
  • робота з лінійними приводами,
  • III і IV група вентиляції
• Два аналогові входи 0-10V.
• Живлення потенціометра постійним струмом 10V.
• Додаткове живлення постійним струмом 12V.
• Можливість роботи з комп’ютером до 1200m.
• Герметичний корпус IP65.
• Напруга живлення 230VAC 50Hz.
• Потужність, споживана системою < 10V

Установлення контролера

небезпека

Під час установлення пристрою необхідно обов’язково відключити електроживлення, оскільки напруга на деяких компонентах небезпечна для життя та здоров’я. Рекомендується доручити встановлення кваліфікованому фахівцю. Ця дія небезпечна

Вибір місця монтажу

Місце монтажу слід вибирати раціонально, забезпечуючи легкий доступ до приладу уповноваженим особам і недоступність для тварин та дітей. Також слід враховувати кліматичні умови, тобто пристрій має працювати в діапазоні температур від -10°C до 40 °C, у місці без прямого сонячного освітлення. Навколо пристрою має бути вільний рух повітря. До складу пристрою входить датчик температури.

Під час монтажу датчика температури необхідно дотримуватися кількох правил:

• датчик не слід установлювати в місці без циркуляції повітря або під прямим сонячним освітленням,
• датчик не слід установлювати на несучій (зовнішній) стіні будівлі,
• слід уникати близькості пристроїв, що випромінюють тепло, таких як обігрівачі, лампи,
• не слід розміщувати датчик безпосередньо біля дверей і вентиляційних отворів,
• не слід розміщувати датчик у місцях, доступних для тварин,
• рекомендується прокладати з’єднувальний кабель датчика подалі від кабелів живлення.

Монтаж

Пристрій може працювати в агресивних кліматичних умовах. Правильно змонтовані контролер і датчик температури стійкі до шкідливого впливу навколишнього середовища.

Під час монтажу необхідно звернути увагу на таке:

• перед затягуванням гвинтів слід перевірити ущільнювач кришки,
• кришка має бути затягнута всіма гвинтами,
• кабелі, які використовуються для підключення контролера, мають бути круглими,
• після підключення кабелю слід затягнути кабельні вводи так, щоб кабель був ущільнений і зафіксований, рекомендується застосування силікону,
• невикористані отвори (кабельні вводи) слід закрити заглушками,
• контролер (нижню частину корпусу) кріпимо до рівної стіни 4 розпірними дюбелями.

Електричне підключення

небезпека

Перед підключенням системи необхідно переконатися, що живлення вимкнено! Ця дія небезпечна

Перед початком підключення контролера слід відкрутити та зняти кришку. Пропускаємо кабелі через гумові кабельні вводи та можемо розпочинати їх підключення. Клеми контролера показано на наведеному нижче рисунку.

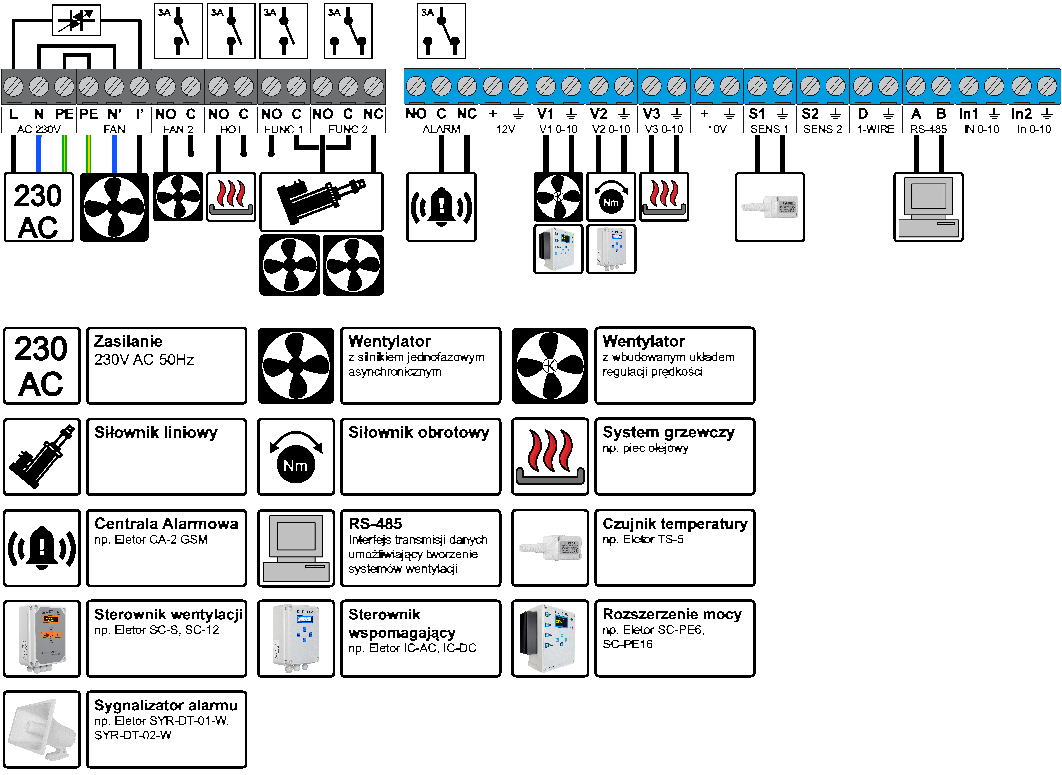

Роз’єм AC 230V підключаємо до живлення (розподільного щита). Необхідно застосувати автоматичний вимикач захисту від надструму 1P-B6 та обмежувачі перенапруг типу T1 T2. Під час підключення кількох пристроїв рекомендовано розподіляти контролери між різними «фазами» (L1, L2, L3) для рівномірного навантаження лінії живлення.

Роз’єм FAN слід підключити безпосередньо до вентилятора; у разі керування кількома вентиляторами сумарне навантаження не може перевищувати 6A, кожен вентилятор має бути захищений окремо. Не слід підводити PE та N від живлення (розподільного щита), їх обов’язково потрібно підключити до виводів контролера.

Роз’єм FAN 2 може використовуватися для підключення вентиляторів 2 групи або систем зрошення. Вихід ізольований, максимальний струм контакту становить 6A (у разі безпосереднього керування навантаженням потрібен зовнішній автоматичний вимикач захисту від надструму типу 1P-B6), контакт замикається, коли виміряна температура перевищує суму заданої температури та діапазону вентиляції.

Роз’єм HOT може використовуватися для підключення нагрівача. Вихід ізольований, максимальний струм контакту становить 6A (у разі безпосереднього керування навантаженням потрібен зовнішній автоматичний вимикач захисту від надструму 1P-B6), контакт замикається при зниженні виміряної температури нижче встановленого значення.

Роз’єм ALARM має ізольовані виходи NC, C і NO для підключення до центрального блока аварійної сигналізації. Аварійна сигналізація вмикається в таких випадках:

• температура занадто низька або занадто висока,
• контролер або датчик температури пошкоджено,
• зникла напруга живлення контролера,
• виникло порушення роботи контролера (наприклад, перегрів контролера) На наведеному нижче рисунку показано спосіб підключення вентилятора до центрального блока аварійної сигналізації.

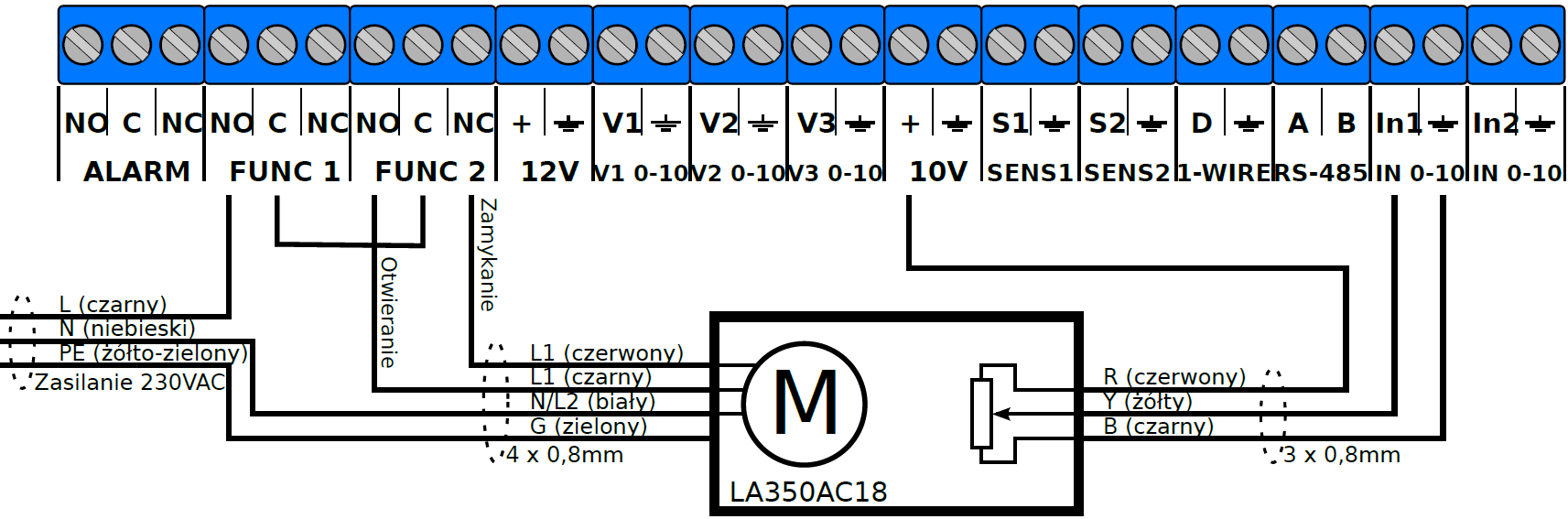

Роз’єм FUNC1 і FUNC2 призначений для підключення підйомного механізму відкривання повітрозабірних отворів на основі двигуна з обертанням праворуч/ліворуч. Реле FUNC1 вмикає струм для приводу, а FUNC2 перемикає напрямок обертання двигуна. Приклад схеми підключення підйомного механізму (потрібен зовнішній автоматичний вимикач захисту від надструму 1P-B6): Після деактивації функції підйомного механізму виходи FUNC1 і FUNC2 працюють як контакти відповідно 3 і 4 групи вентиляції.

Роз’єм 12V призначений для живлення зовнішніх датчиків.

Роз’єм V1 0-10V призначений для підключення модулів розширення потужності. Напруга на цій клемі пропорційна рівню вентиляції.

Роз’єм V2 0-10V призначений для підключення приводу відкривання припливних повітряних заслінок.

Роз’єм V3 0-10V призначений для підключення системи обігріву з плавно регульованою продуктивністю. Напруга на цьому виході зростає пропорційно зниженню температури, починаючи з температури додаткового обігріву.

Роз’єм 10V призначений для живлення потенціометра підйомного механізму або інших систем типу 0-10V.

Роз’єм SENS1 (SENS2) підключаємо до 1 датчика температури TS3 або TS5, полярність не має значення. У разі одночасного підключення 2 датчиків виміряні температури усереднюються. Рекомендується прокладати вимірювальні кабелі подалі від кабелів живлення.

Роз’єм 1-WIRE може використовуватися для підключення більшої кількості цифрових датчиків температури, максимум 4, з’єднаних паралельно (необхідно дотримуватися правильної полярності). Максимальна довжина кабелю, що з’єднує датчики, становить 150m (довжина не впливає на вимірювання температури), рекомендується використовувати екранований кабель.

Роз’єм RS-485 може використовуватися для побудови вентиляційних систем і зв’язку з комп’ютером PC.

Роз’єм IN1 0-10 призначений для введення сигналу зворотного зв’язку від системи повітрозабірних отворів – визначає поточне положення повітрозабірних отворів.

Роз’єм IN2 0-10 призначений для підключення контролера до інших датчиків, наприклад вологості, CO2 або для роботи контролера як розширення потужності.

Принцип роботи

Основним завданням контролера є підтримання температури в тваринницькому приміщенні на рівні, установленому тваринником. Слід пам’ятати, що контролер є лише інструментом, який має допомогти забезпечити оптимальні кліматичні умови в тваринницькому приміщенні. Однак головну роль у цьому процесі відіграє тваринник, який повинен адаптувати налаштування пристрою до змін кліматичних умов надворі, а насамперед до потреб тварин у тваринницькій будівлі, та контролювати стан роботи пристрою за допомогою центрального блока аварійної сигналізації.

Перший запуск контролера

небезпека

Під час першого запуску контролера необхідно обов’язково налаштувати заборонений діапазон роботи двигуна.

Контролер працює з вентиляторами на основі однофазного асинхронного двигуна з максимальним сумарним споживанням струму 12A. Після підключення вибраних вентиляторів користувач повинен налаштувати їх для роботи з контролером. Іншими словами, необхідно встановити мінімальний рівень роботи (частоту обертання) вентилятора. Ця функція має назву «Заборонений діапазон» і налаштовується користувачем одноразово в розділі «Розширені налаштування». Для правильного виконання цієї операції рекомендується допомога другої особи, яка могла б постійно спостерігати за поведінкою вентилятора, тоді як інша особа налаштовуватиме значення «Забороненого діапазону» (заводське значення становить 0). Відсутність налаштування забороненого діапазону може призвести до неправильної роботи пристрою. Значення «Забороненого діапазону» можна вважати правильним, коли тиск, створений вентилятором, почне трохи піднімати заслінки вентиляційної шахти. Налаштування «Забороненого діапазону» слід виконати повторно при заміні вентилятора, підключеного до контролера.

Періодичне провітрювання

Провітрювання — це функція, яку виконує контролер і яка запускається, коли температура в приміщенні опускається нижче заданої температури. Ця функція забезпечує тваринам циклічний приплив свіжого повітря. У меню Провітрювання містяться 3 параметри:

• «Час роботи» - визначає, на скільки хвилин має бути ввімкнений вентилятор;
• «Час перерви» - визначає час простою вентилятора;
• «Рівень провітрювання» - визначає потужність вентиляції протягом «Часу роботи».

Усі перелічені вище параметри встановлює користувач.

Під час налаштування параметрів провітрювання слід пам’ятати про кілька правил:

• провітрювання вмикається виключно тоді, коли температура у свинарнику опускається нижче заданої температури,
• основною функцією провітрювання є забезпечення тваринам циклічного припливу свіжого повітря, а не підтримання заданої температури в приміщенні,
• рекомендується провітрювати приміщення короткочасно, але часто,
• слід уникати тривалих періодів провітрювання, оскільки це може призвести до надто великих коливань температури,
• необхідно обов’язково адаптувати встановлювані параметри до поведінки тварин та умов як усередині, так і зовні приміщення.

Порядок роботи пристрою

Контролер плавно регулює вентиляцію від «Мін.1» до «Макс.1» у діапазоні від «Заданої температури» до суми «Заданої температури» і «Діапазону вентиляції 1гр.». Вище цього діапазону вмикається 2 група вентиляції, а 1 група змінює рівень на «Мін.2», при подальшому підвищенні температури вентиляція зростатиме до «Макс.2», наприкінці діапазону «Діапазону вентиляції 2 гр.». Якщо «Діапазон вентиляції 2 гр.» установлено на нуль, а вентиляція працює на «Макс.1», увімкнеться 2 група вентиляції, а подальше підвищення температури вже не спричинятиме жодних змін вентиляції (пунктирна частина графіка). Якщо температура в приміщенні опускається нижче «Заданої температури», контролер періодично провітрює приміщення, при подальшому зниженні вмикається додатковий обігрів. Усе залежить від налаштувань, уведених користувачем. У програмі контролера також передбачено роботу з центральним блоком аварійної сигналізації, який може активуватися, коли температура у свинарнику відхиляється від заданих параметрів.

Програмування контролера

Контролер має певний набір стандартних налаштувань, які записуються в енергонезалежну пам’ять у двох випадках:

1. Перший запуск пристрою,
2. Помилка в пам’яті даних. У разі відсутності або зникнення живлення контролер не втрачає раніше введених і збережених налаштувань користувача.

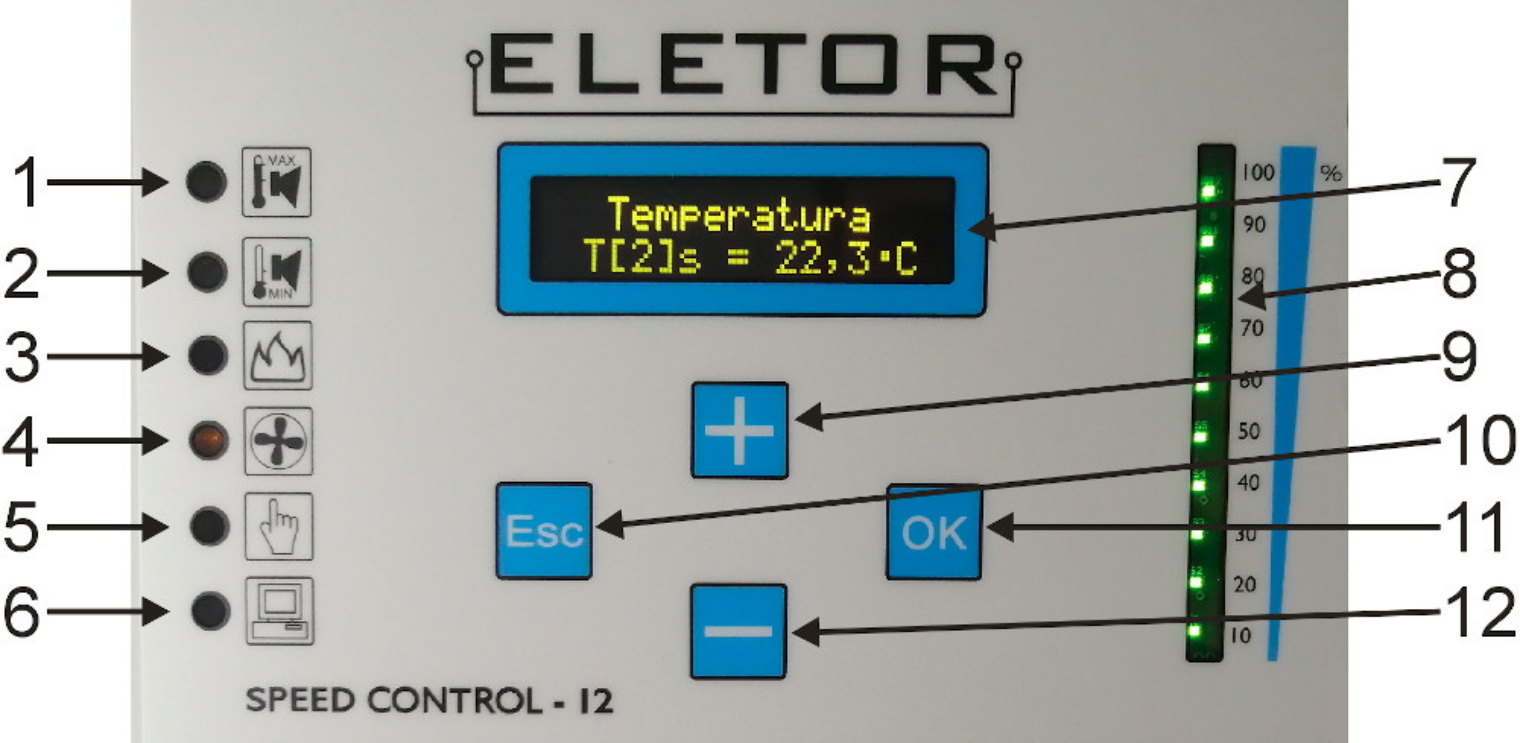

Передня панель – індикатори, кнопки та дисплей

1. Червоний індикатор, що сигналізує про перевищення максимально допустимої температури.
2. Червоний індикатор, що сигналізує про вихід за мінімально допустиму температуру.
3. Жовтий індикатор, що сигналізує про додатковий обігрів.
4. Жовтий індикатор, що сигналізує про вентиляцію 2 групи.
5. Зелений індикатор, що сигналізує про ручне задавання рівня вентиляції.
6. Зелений індикатор, що сигналізує про роботу зв’язку RS485.
7. Дисплей меню, у нормальному режимі роботи відображає температуру.
8. Лінійний індикатор, що показує рівень вентиляції.
9. Клавіша переміщення вгору в меню або зміни значення параметра.
10. Клавіша ESC - виходу з меню або певного параметра без збереження значення.
11. Клавіша OK - входу в меню або підтвердження (збереження) певного параметра.
12. Клавіша переміщення вниз у меню або зміни значення параметра.

Використання меню

Контролер оснащений низкою функцій, які дають змогу адаптувати його до конкретного застосування. Ці функції згруповані в меню, доступ до якого здійснюється натисканням однієї з клавіш («+», «-» або «OK»). Клавіші «+» і «-» призначені для вибору функції, а редагування, збереження даних або перехід на наступний рівень можна виконати за допомогою клавіші «OK». Для повернення до меню вищого рівня або відмови від збереження певного параметра натисніть клавішу «Esc».

Функції основного меню

МЕНЮ	Опис
Температура 20,8o C W16% A	Інформаційний режим - нормальної роботи. На дисплеї відображається поточна температура, а коли вентилятор увімкнений — також значення рівня вентиляції. Значення додаткових символів:A-означає ввімкнену аварійну сигналізацію,D - означає ввімкнений обігрів, W - означає додаткову вентиляцію
Задана темп. 20,0o C	«Задана температура» – Визначає температуру, від якої починається процес плавного регулювання вентиляції. Слід підібрати відповідне значення залежно від виду сільськогосподарських тварин.
Провітрювання	Провітрювання – установлюються два значення часу. 1.Час роботи Визначає кількість хвилин роботи вентиляції. 2.Час перерви Визначає кількість хвилин простою вентиляції між послідовними робочими циклами. 3.Рівень провітрювання - Визначає інтенсивність вентиляції під час провітрювання.
Аварійна сигналізація	1.Сигналізація активна Так - Активація/Деактивація контакту аварійної сигналізації; щоб контролер не видавав аварійний сигнал на виході (до центрального блока аварійної сигналізації), вибираємо «НІ» в меню. 2. Темп. Мін. 15,0o C - Визначає абсолютну мінімальну температуру, за якої буде ввімкнено аварійну сигналізацію. 3.Темп. Макс. 25,0o C - Визначає абсолютну максимальну температуру, за якої буде ввімкнено аварійну сигналізацію. 4.Звуковий сигнал Так - Активація/Деактивація звукового сигналу всередині контролера.
Вентиляція	1.Діапазон вент. 1 5,0o C - Визначає швидкість реакції контролера (зміни рівня вентиляції від мінімуму 1 до максимуму 1) на підвищення температури. 2.Рівень мін. 1 1 % - Визначає рівень вентиляції, що відповідає заданій температурі. 3.Рівень макс. 1 100 %-Визначає сталий рівень вентиляції для температури, що перевищує діапазон плавного регулювання, коли «Діапазон вент. 2гр.» = 0, в іншому разі — максимальний рівень регульованої вентиляції для температури, що дорівнює сумі заданої Т. і діапазону 1 групи. 4.Діапазон вент. 2 0,0o C-Визначає швидкість реакції контролера (зміни рівня вентиляції від мінімуму 2 до максимуму 2) на підвищення температури для 2 групи. Функція неактивна, коли діапазон дорівнює нулю. 5.Рівень мін. 2 1 %-Визначає мінімальний рівень вентиляції 1 групи в точці замикання контактів 2 групи. 6.Рівень макс. 2 100 %-Визначає сталий рівень вентиляції для температури, що перевищує діапазон плавного регулювання, коли 2 група ввімкнена. 7.Група 3 5,0o C-Визначає сталий рівень вентиляції для температури, що перевищує діапазон плавного регулювання, коли 2 група ввімкнена. 8.Група 4 7,0o C-Визначає температуру ввімкнення 4 групи вентиляції відносно заданої температури (функція підйомного механізму має бути деактивована).
Додатковий обігрів	1.Темп. дод. обігр. 15,0o C-Визначає температуру ввімкнення додаткового обігріву. 2.Діапазон дод. обігр. 5,0o C -Визначає пропорцію потужності систем додаткового обігріву (на виході V3 0-10V) залежно від температури.

Функції розширеного меню

Розширене меню призначене переважно для монтажників, дає змогу адаптувати контролер до установки та вентилятора, тестувати кола, вибирати мову меню. Перехід до розширених налаштувань здійснюється натисканням і утриманням двох клавіш меню протягом приблизно 10s.

МЕНЮ	Опис
Тестування	Ця функція призначена для перевірки окремих виконавчих кіл контролера; усі налаштування є тимчасовими та діють лише під час перебування у відповідному пункті меню, після натискання «ESC» або «OK» відповідний вихід повертається до стану, що визначається роботою контролера. 1.Вентиляція 0 % Дає змогу вручну вводити рівень вентиляції для перевірки вентиляційної системи. Після підтвердження функції засвітиться зелений індикатор (рука). 2.Аварійна сигналізація Ні Активація вмикає 2 червоні індикатори, звуковий сигнал і коло аварійної сигналізації. 3.Додатковий обігрів Ні Активація вмикає жовтий індикатор (полум’я) і коло додаткового обігріву. 4.Вент. 2 ступеня Ні Активація вмикає жовтий індикатор (вентилятор) і коло 2 групи. 5.Вихід V1 0,0 V Вихід V2 0,0 V Вихід V3 0,0 V-Тест виходів 0-10V, за допомогою клавіш «+» або «-» можна задати вибрану напругу для систем відповідно: модулів розширення, припливних заслінок, плавно регульованого додаткового обігріву. Функція особливо корисна під час калібрування Виходу V2 припливних заслінок. 6.Підйомний механізм 0 Дає змогу перевіряти систему припливних заслінок: «+» - відкриває повітрозабірні отвори, «-» - закриває повітрозабірні отвори, на дисплеї відображається поточне положення приводу, зчитане з потенціометра. 7.Група 3 Ні Активація вмикає коло 3 групи вентиляції. (функція підйомного механізму має бути деактивована) 8.Група 4 Ні Активація вмикає коло 4 групи вентиляції. (функція підйомного механізму має бути деактивована)
Мова	Вибір мови меню. Доступні польська та англійська мови.
Вентилятор	1.Заборонений діапазон 0- Калібрування мінімальної частоти обертання вентиляторів, підключених безпосередньо до контролера; цей параметр відповідає рівню вентиляції «1%». Додатне значення параметра збільшує частоту обертання, від’ємне — зменшує. 2.Модуль розш. Мін. 1,9 V -Мінімальна напруга, що подається на модуль розширення потужності (вихід V1 0-10V). 3.Модуль розш. Макс. 10,0 V -Максимальна напруга, що подається на модуль розширення потужності (вихід V1 0-10V). 4.Відключення модуля Ні - Відключення модуля розширення потужності: коли вибрано «ТАК», напруга на виході керування модулями розширення (V1 0-10V) знизиться до рівня 0V, а не до встановленого мінімального значення, коли рівень вентиляції становитиме 0%. 5.Інверсія Ні-Активація спричиняє інвертування характеристики виходу V1. Напруга знижуватиметься зі зростанням рівня вентиляції в діапазоні, заданому мін.-макс. Сигнал на виході V1 буде типу 10-0V.
Припливні заслінки	1.Випередження 0,0o C-Завчасне відкривання припливних заслінок. Заданий параметр визначає, на скільки градусів раніше від «Заданої температури» мають відкритися припливні заслінки. 2.Повне закривання Ні- Активація спричиняє зниження напруги на виході керування припливними заслінками (V2 0-10V) до рівня 0V, а не до встановленого мінімального значення. За відсутності вентиляції (рівень вентиляції 0%). 3.Заслінки мін. 1,9 V- Мінімальна напруга, що подається на припливні заслінки (вихід V2 0-10V). 4.Заслінки макс. 10,0 V- Максимальна напруга, що подається на припливні заслінки (вихід V2 0-10V). 5.Інверсія Ні-Активація спричиняє інвертування характеристики виходу V2. Напруга знижуватиметься зі зростанням рівня вентиляції в діапазоні, заданому мін.-макс. Сигнал на виході V2 буде типу 10-0V.
Вимірювання температури	1.Калібрування S1 23,0o C -> 23,5o C,Калібрування S2 23,0o C -> 23,2o C - Калібрування аналогових входів дає змогу змінити масштаб зчитаної температури з датчиків S1 і S2. 2.Час усереднення 60 s- Цей параметр визначає період часу, протягом якого усереднюються поточні покази температури. Значення середньої температури є основним параметром функцій контролера. Зміни стану виходів (вентиляції, додаткового обігріву, заслінок, наступних груп вентиляції, аварійної сигналізації,...) тісно пов’язані з цим параметром і не можуть відбуватися частіше, ніж визначений тут час.
Підйомний механізм	1.Калібрування відкрив. 1024 -> 853,Калібрування закрив. 0 -> 324 -Калібрування підйомного механізму необхідне для правильної роботи системи повітрозабірних отворів. Клавіша «+» відкриває повітрозабірні отвори, клавіша «-» закриває повітрозабірні отвори. Під час відкривання повітрозабірних отворів параметр положення має зростати, під час закривання — зменшуватися; в іншому разі слід перевірити підключення приводу (живлення та потенціометр). Під час калібрування відкривання відкриваємо повітрозабірні отвори до максимуму та підтверджуємо положення клавішею «OK». Під час калібрування закривання закриваємо повітрозабірні отвори та підтверджуємо положення клавішею «OK». Клавіша «ESC» забезпечує вихід із функції без збереження. Різниця між положенням відкривання та закривання має становити мін. 100 одиниць. 2.Деактивація Ні-Деактивація звільняє контакти FUNC1 і FUNC2 від керування підйомним механізмом; тоді ці контакти виконують роль вентиляції групи 3 і 4.
Плавний пуск	Параметри цієї групи меню відповідають за запуск вентиляції. Увімкненню вентиляції в групі з плавним регулюванням передує поступовий розгін до 100%, короткочасна робота на 100% і зниження до потрібного рівня вентиляції. Завдяки цьому під час запуску вентиляції виникає продування, що полегшує відкривання дискових клапанів у вентиляційних шахтах. Значення виражені в періодах напруги живлення на 1% вентиляції. 1.Час розгону 5- Параметр визначає швидкість наростання частоти обертання вентиляції від нульового до максимального рівня – плавне ввімкнення вентиляторів. Значення 0 вимикає плавний розгін. 2.Час 100% 100- Параметр визначає час роботи під час запуску на 100% рівня вентиляції. Установлення часу розгону та 100% на 0 повністю вимикає продування під час запуску вентиляції. 3.Час вибігу 5- Параметр визначає швидкість змін рівня вентиляції.
Додатковий обігрів	1.Інверсія контакту Ні-Активація спричиняє інвертування характеристики виходу HOT. Контакт розмикатиметься зі зниженням виміряної температури. 2.Гістерезис 0,5o C - Визначає рівень гістерезису температури для контакту додаткового обігріву. 3.Відносна робота Ні-Активація забезпечує відносне задавання температури додаткового обігріву щодо заданої температури. Змінюється основне меню додаткового обігріву, у якому вказується різниця від заданої температури. 4.Дод. обігрів мін. 1,9 V - Мінімальна напруга, що подається для плавного керування обігрівом – нагрівач зі змінною продуктивністю вентилятора (вихід V3 0-10V). 5.Дод. обігрів макс. 10,0 V - Максимальна напруга, що подається для плавного керування обігрівом – нагрівач зі змінною продуктивністю вентилятора (вихід V3 0-10V).
Програма	верс. 2.4 Квіт 13 2018 - Зчитування версії програмного забезпечення та дати компіляції

Повідомлення про помилки та попередження

Повідомлення про помилки призначені для інформування користувача про порушення в роботі контролера. Нижче наведено можливі повідомлення про помилки

ПОМИЛКА	ОПИС
Аварія Перевантаження	Аварійна сигналізація перевантаження, що активується при 75°C. Пристрій призупиняє роботу до охолодження.
Аварія Немає датчика	Сигналізує про відсутність або пошкодження датчика чи з’єднувального кабелю.

Примітки та попередження

небезпека

Під час установлення пристрою необхідно обов’язково відключити електроживлення, оскільки напруга на деяких компонентах небезпечна для життя та здоров’я. Рекомендується доручити встановлення кваліфікованому фахівцю.

• Щоб уникнути проблем з експлуатацією пристрою, необхідно ознайомитися з інструкцією перед початком установлення та використання.
• Заборонено втручатися в конструкцію або виконувати самостійні ремонти. Це стосується, зокрема, внесення змін до елементів і компонентів.
• Технічне обслуговування або сервісні роботи має виконувати уповноважений персонал (монтажник або фірмова сервісна служба). У тваринницьких будівлях із примусовою вентиляцією потрібна система аварійної сигналізації. Виробник пристрою не несе відповідальності за збитки, спричинені неправильним установленням, неправильним програмуванням функцій, наслідками випадкових подій та зовнішніми чинниками.
• Контролер вентиляції потребує налаштування параметрів відповідно до умов у тваринницькому приміщенні. Ці налаштування є індивідуальними та залежать від рішення тваринника. Виробник пристрою залишає за собою право вносити зміни в конструкцію пристрою та програмне забезпечення.

обережно

Після завершення використання виробу його не слід викидати разом із несортованими побутовими відходами, а необхідно утилізувати відповідно до чинних нормативних вимог (директиви WEEE Європейського Союзу 2012/19/ЄС). Виріб виготовлено відповідно до вимог RoHS (директиви Європейського Союзу 2011/65/ЄС).

порада

Технічні характеристики контролера

Параметр	ОПИС
Напруга живлення	230VAC 50Hz
Максимальний струм виходу плавного регулювання FAN	12A
Діапазон регулювання вихідної напруги	70V ÷ 230V
Максимальний струм виходу (контакту) FAN 2	6A
Максимальний струм виходу (контакту) HOT	6A
Максимальний струм виходу (контакту) ALARM	4A
Максимальний струм виходу (контакту) FUNC1 і FUNC2	4A
Діапазон робочих температур	-10 +40oC
Діапазон вимірювання температури	0 +50oC
Роздільна здатність вимірювання температури	0,1oC
Виявлення пошкоджень датчика температури	ТАК
Максимальна кількість аналогових датчиків	2
Точність вимірювання температури – аналоговий вхід	1oC
Залежність вимірювання від опору кабелів – аналоговий вхід	15,8Ω/oC
Максимальна кількість цифрових датчиків	4
Точність вимірювання температури – цифровий вхід	0,5oC
Залежність вимірювання від опору кабелів – цифровий вхід	Відсутня
Максимальна довжина лінії, що з’єднує цифрові датчики	150m
Стійкість до перенапруг (макс. E)	210J
Захист від перевантаження	75oC
Розміри пристрою	34x29x12 [см]
Ступінь захисту корпусу	IP56

інформація

Контролер SPEED CONTROL-12 v2 містить у комплекті:

• 1 датчик температури,
• 4 розпірні дюбелі,
• 2 кабельні вводи PG13,5.
• 3 кабельні вводи PG11,
• 4 кабельні вводи PG9.
