Контролер IC-AC

Контролер виконавчих механізмів і підйомних механізмів повітряних впускних клапанів на базі двигунів змінного струму з обертанням праворуч/ліворуч і потенціометром для зчитування поточного положення. Контролер виконує функцію перетворювача сигналу 0-10V на ступінь відкриття впускних клапанів, додатково забезпечує ручне керування.

Параметри та характеристики:

• Режими роботи:
  • MANUAL – ручне керування за допомогою кнопок «+», «-»;
  • AUTO – автоматична робота в каліброваному діапазоні пропорційно до сигналу 0-10V;
  • АВАРІЙНИЙ – у разі зникнення керувального сигналу повітряні впускні клапани відкриваються до заданого у відсотках рівня;
• Релейний вихід (праворуч/ліворуч) 2A;
• Керувальний сигнал: 0-10V;
• Можливість інверсії керувального сигналу;
• Вимірювання положення за допомогою потенціометра 1-100kΩ;
• Програмовані гістерезис і час усереднення показань;
• Герметичний корпус IP56;
• Напруга живлення 230VAC 50Hz;
• Мова меню:
  • польська
  • англійська
  • українська
  • російська

Встановлення контролера

небезпека

Під час встановлення пристрою необхідно обов'язково відключити електроживлення, оскільки напруга на деяких компонентах небезпечна для життя та здоров'я. Рекомендується доручити встановлення кваліфікованому фахівцю.

Вибір місця монтажу

Місце монтажу слід вибирати раціонально, забезпечуючи легкий доступ до пристрою уповноваженим особам і недоступність для тварин та дітей. Слід також враховувати кліматичні умови, тобто пристрій повинен працювати в діапазоні температур від -10°C до 40 °C, у місці, захищеному від сонячного проміння.

Монтаж

Пристрій може працювати в агресивних кліматичних умовах. Правильно змонтований пристрій стійкий до шкідливого впливу навколишнього середовища.

Під час монтажу слід звернути увагу на такі вимоги:

• кришка має бути закріплена всіма гвинтами,
• кабелі, що використовуються для підключення пристрою, повинні мати круглий поперечний переріз,
• після підключення кабелю слід затягнути кабельні вводи так, щоб кабель був герметизований і зафіксований, рекомендується використовувати силікон,
• невикористані отвори (кабельні вводи) слід закрити заглушками,
• нижню частину корпусу кріпимо до рівної стіни 4 розпірними дюбелями.

Електричне підключення

небезпека

Перед підключенням системи необхідно переконатися, що живлення вимкнено!

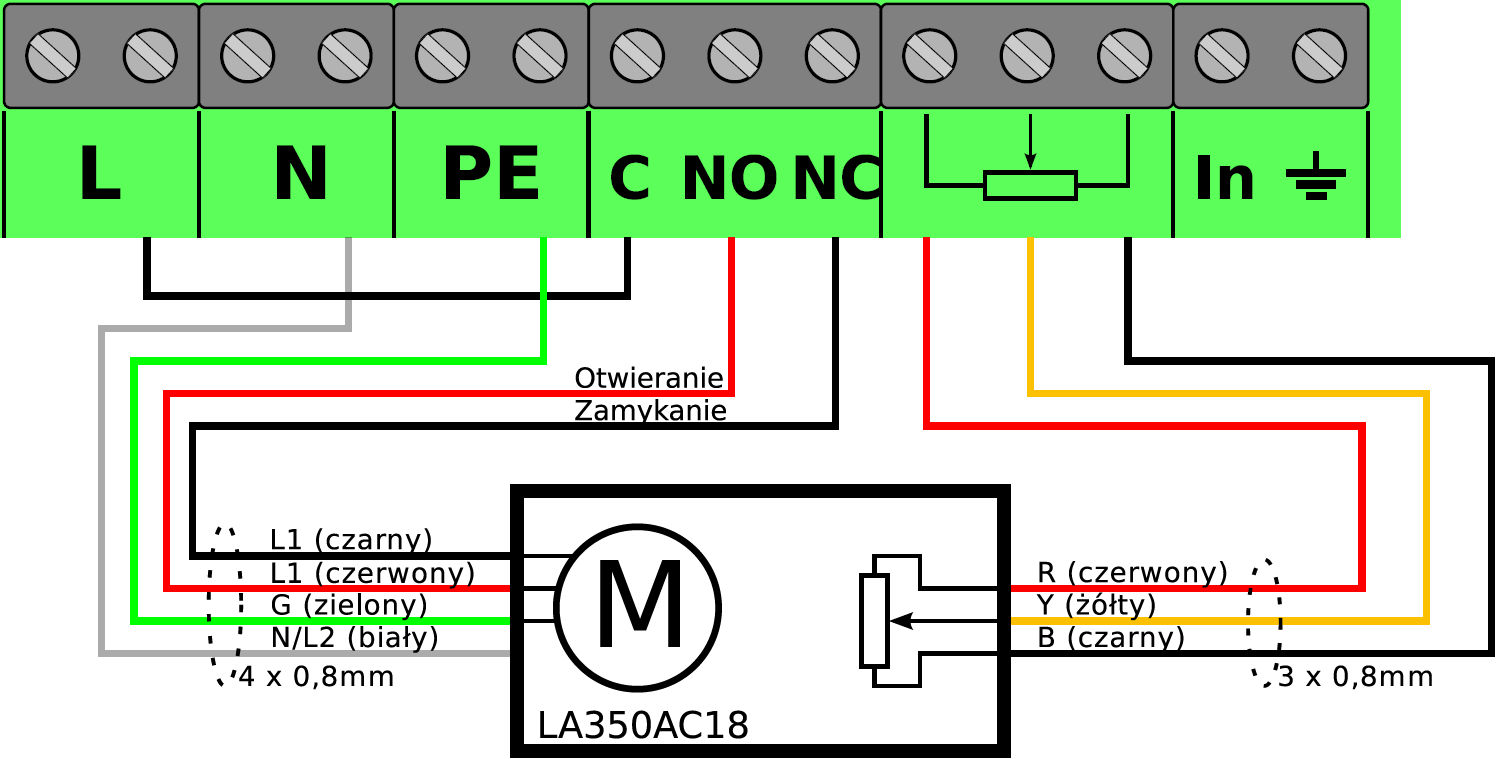

Після відкручування гвинтів пристрою слід зняти передню панель. Для цього витягуємо шлейф із роз'єму, позначеного як P1. Пропускаємо кабелі через гумові кабельні вводи й можемо розпочати їх підключення. Підключення слід виконати відповідно до опису. Клеми контролера показано на рисунку нижче.

Живлення 230V AC із розподільного щита підключаємо до клем:

• Роз'єм L фазна клема. Обов'язкове використання автоматичного вимикача захисту від надструму (типу «S» B3) та обмежувачів перенапруги.
• Роз'єм N нейтральна клема.
• Роз'єм PE клема захисного заземлення.

Вихід на виконавчий механізм:

• Роз'єм L з'єднуємо проводом із роз'ємом C для подавання напруги на реле.
• Роз'єм N нейтральна клема виконавчого механізму.
• Роз'єм PE клема захисного заземлення виконавчого механізму – корпус.
• Роз'єм NO клема виконавчого механізму для руху в напрямку відкривання повітряних впускних клапанів.
• Роз'єм NC клема виконавчого механізму для руху в напрямку закривання повітряних впускних клапанів.
• Роз'єм потенціометра – слід підключити відповідно до позначення на схемі виконавчого механізму. Полярність живлення потенціометра має бути підібрана так, щоб значення положення в одиницях зростало під час відкривання повітряних впускних клапанів і зменшувалося під час закривання. Якщо це не так, слід поміняти місцями проводи живлення потенціометра.
• Роз'єм In – слід підключити до контролера для подавання керувального сигналу до систем підйомних механізмів.

Принцип роботи

Контролер в автоматичному режимі перетворює керувальний сигнал із діапазону 0-10V на відповідне положення виконавчого механізму повітряних впускних клапанів. Необхідно виконати калібрування виконавчого механізму в положеннях максимального відкриття та закриття повітряних впускних клапанів. Під час калібрування слід стежити за тим, щоб троси, що йдуть до повітряних впускних клапанів, залишалися постійно натягнутими. Під час калібрування кнопка «+» має відкривати впускні клапани, а кнопка «-» має закривати повітряні впускні клапани. Якщо це не так, слід поміняти місцями проводи на клемах NO і NC. Значення положення, зчитані з потенціометра для відкриття та закриття, повинні відрізнятися більш ніж на 100 одиниць. Значення положення в одиницях, зчитуване з потенціометра, має зростати під час відкривання впускних клапанів і зменшуватися під час закривання. Якщо це не так, необхідно поміняти місцями проводи живлення потенціометра. Після правильного калібрування контролер готовий до автоматичної роботи й контролюватиме положення виконавчого механізму. Подавання керувального сигналу з рівнем нижче 1,5V призводить до встановлення повітряних впускних клапанів в аварійне положення.

Експлуатація

Контролер повітряних впускних клапанів може працювати в одному з двох режимів: ручному або автоматичному. Вибраний режим роботи зберігається незалежно від зникнення живлення – після ввімкнення живлення контролер повернеться до режиму, у якому працював востаннє. Поточний вибраний режим роботи позначено на дисплеї:

• MANUAL - тривале утримання "+" або "-" вмикає ручний режим. У цьому режимі повітряними впускними клапанами керують вручну кнопками: «+» - відкривання, «-» - закривання.
• AUTO - тривале утримання "Esc" вмикає автоматичний режим. У цьому режимі впускні клапани працюють автоматично під керуванням сигналу 0-10V із роз'єму In.

Функції основного меню

МЕНЮ	Опис
MANUAL STOP POT 539	«Інформаційний режим» – ручної роботи. Відображувана інформація: - STOP – виконавчий механізм нерухомий; - OPEN – відкривання повітряних впускних клапанів після натискання кнопки «+»; - CLOSE – закривання впускних клапанів після натискання кнопки «-»; - POT 539 – параметр поточного положення виконавчого механізму, визначений потенціометром. •Перехід до автоматичного режиму роботи після утримання клавіші «Esc»
AUTO 20 % = In 3,70 POT 511	«Інформаційний режим» автоматичної роботи. Відображувана інформація: 20 % Задане значення положення відкриття повітряних впускних клапанів "=" повітряні впускні клапани у встановленому положенні "–" закривання впускних клапанів до визначеного положення "+" відкривання впускних клапанів до визначеного положення In 3,70 вимірювання керувальної напруги на клемах In POT 511 параметр поточного положення виконавчого механізму, визначений потенціометром. Перехід до ручного режиму роботи після утримання клавіші «+» або «-»
Заслінки аварійно 30 %	«Заслінки аварійно» – задання значення аварійного відкриття заслінок (повітряних впускних клапанів) у разі зникнення керувального сигналу. Повітряні впускні клапани відкриються до заданого рівня в разі несправності контролера або сигнального проводу.
Калібрування відкриття 671 -> 311	«Калібрування відкриття» – калібрування відкриття повітряних впускних клапанів виконується встановленням максимального відкриття (крайнього положення) впускних клапанів за допомогою кнопок «+» і «-». Перше відображуване значення відповідає останньому збереженому налаштуванню, друге значення – поточному положенню виконавчого механізму. Клавіша «Ok» зберігає в пам'яті введені налаштування, «Esc» виходить із режиму калібрування без збереження.
Калібрування закриття 281 -> 311	«Калібрування закриття» – калібрування закриття повітряних впускних клапанів виконується встановленням мінімального положення впускних клапанів за допомогою кнопок «+» і «-». Перше відображуване значення відповідає останньому збереженому налаштуванню, друге значення – поточному положенню виконавчого механізму. Клавіша «Ok» зберігає в пам'яті введені налаштування, «Esc» виходить із режиму калібрування без збереження.
Час усереднення 5 s	«Час усереднення» – час усереднення керувального сигналу з роз'єму In, захищає від коливань на керувальному вході.
Інверсія Ні	«Інверсія» – увімкнення цієї функції адаптує контролер до керувального сигналу 10-0V
Мова Польська	«Мова» – вибір мови меню
Гістерезис Pot 5	«Гістерезис потенціометра» – зміна параметра положення виконавчого механізму, менша за встановлене значення, не враховується під час позиціювання. Параметр призначений для усунення дуже малих переміщень виконавчого механізму та завад від потенціометра.

Примітки та попередження

небезпека

Під час встановлення пристрою необхідно обов'язково відключити електроживлення, оскільки напруга на деяких компонентах небезпечна для життя та здоров'я. Рекомендується доручити встановлення кваліфікованому фахівцю.

• Щоб уникнути проблем з експлуатацією пристрою, необхідно ознайомитися з інструкцією перед початком встановлення та використання. Заборонено втручатися в конструкцію або виконувати самостійний ремонт. Це стосується, зокрема, внесення змін до елементів і компонентів.
• Технічне обслуговування або сервісні роботи повинен виконувати уповноважений персонал (монтажник або фірмова сервісна служба). У тваринницьких будівлях із примусовою вентиляцією обов'язкова наявність системи сигналізації.
• Виробник пристрою не несе відповідальності за збитки, спричинені неправильним встановленням, неправильним програмуванням функцій, наслідками випадкових подій та зовнішніми чинниками.
• Пристрій потребує налаштування параметрів відповідно до умов у тваринницькому приміщенні. Ці налаштування є індивідуальними та залежать від рішення тваринника. Виробник пристрою залишає за собою право вносити зміни до конструкції пристрою та програмного забезпечення.

обережно

Після завершення використання виробу його не слід викидати разом із несортованими побутовими відходами, а потрібно утилізувати відповідно до чинних нормативних вимог (директиви WEEE Європейського Союзу 2012/19/UE). Виріб виготовлено відповідно до вимог RoHS (директиви Європейського Союзу 2011/65/UE).

Технічні характеристики контролера

Параметр	ОПИС
Напруга живлення змінного струму	230VAC 50Hz
Максимальний вихідний струм	2A
Вихідний фільтр придушення завад	RC
Вхідний імпеданс	100kΩ
Захист входів і виходів від перенапруги	ТАК
Живлення потенціометра	10VDC
Максимальний струм виходів потенціометра	30mA
Діапазон робочих температур	-10 +40oC
Розміри пристрою	20x15x8 см
Ступінь захисту корпусу	IP65

інформація

До комплекту контролера IC-AC входять:

• 4 розпірні дюбелі,
• 2 кабельний ввід PG11,
• 2 кабельний ввід PG9.
