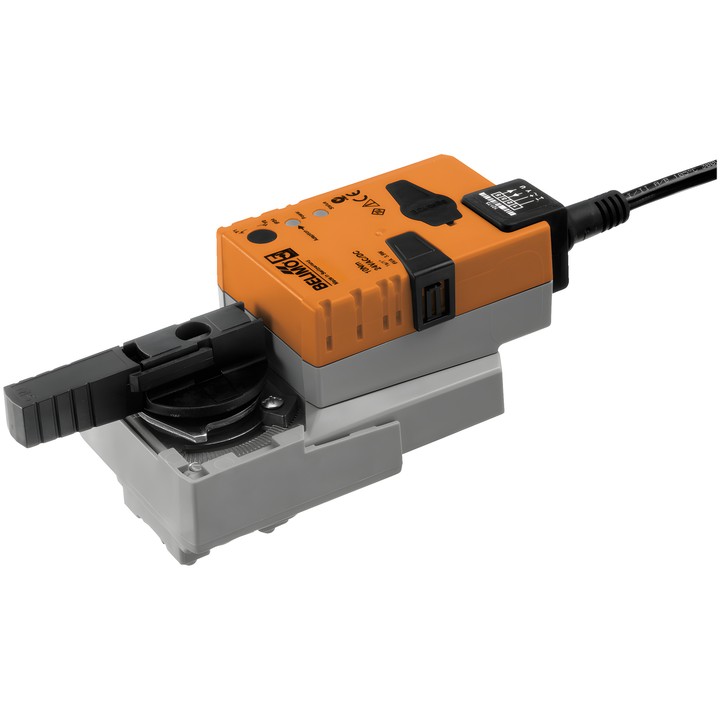

Belimo NR24A-MP - otočný pohon pro kulové ventily

Belimo NR24A-MP – pohon pro kulové ventily

Komunikační otočný pohon s nastavitelným rozsahem pohybu a funkcí převodu signálů snímačů. Může pracovat s analogovým řídicím signálem Y nebo přijímat digitální řídicí signál prostřednictvím MP-Bus.

Hlavní vlastnosti a parametry

• Moment motoru: 10 Nm; jmenovité napětí: AC/DC 24 V, 50/60 Hz.
• Pracovní rozsah Y: 2...10 V; zpětnovazební signál U: 2...10 V.
• Komunikace MP-Bus; maximálně 8 uzlů MP-Bus.
• Doba přestavení motoru: 90 s / 90°; nastavitelná doba přestavení: 45...170 s.
• Příkon za provozu: 3.5 W; v klidu: 1.2 W; pro dimenzování vodičů: 6 VA.
• Připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
• Ruční přestavení tlačítkem s možností zablokování; mechanický ukazatel polohy.
• Nastavitelný úhel otočení s mechanickými dorazy; adaptace rozsahu nastavení při prvním zapnutí napájení.
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).

Při provozu přes MP-Bus slouží připojení U jako komunikační rozhraní a neposkytuje analogový měřicí signál. Parametry zařízení lze upravovat pomocí Belimo Assistant 2.
