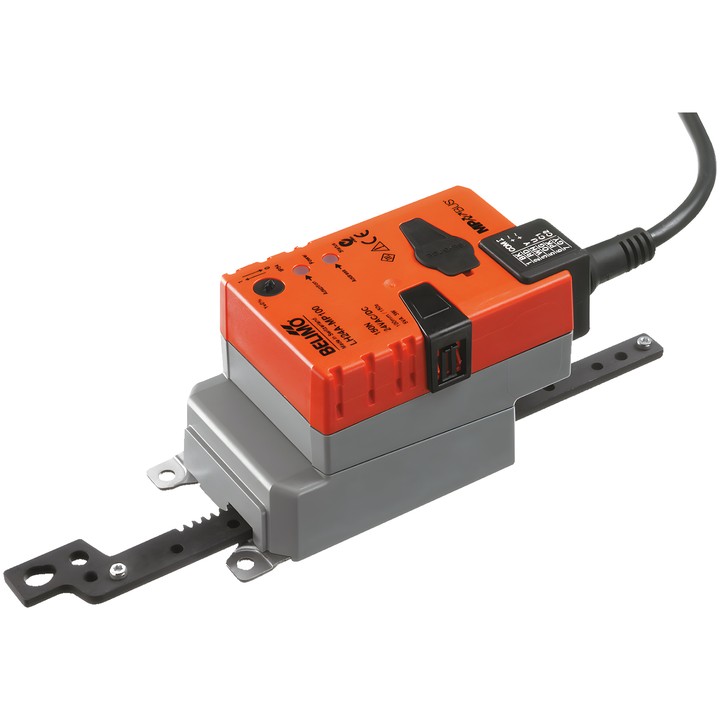

Belimo LH24A-MP100 - Linear-Antrieb

Belimo LH24A-MP100 - Linear-Antrieb

Belimo
714,19 zł
Bruttopreis
580,64 zł tax excluded

Linear-Antrieb Belimo LH24A-MP100 zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Antriebskraft 150 N, Versorgung AC/DC 24 V und MP-Bus-Kommunikation.

Max. Hub 100 mm, in 20-mm-Schritten einstellbar, Laufzeit 150 s / 100 mm und Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo LH24A-MP100 – Linear-Antrieb

Kommunikationsfähiger Linear-Antrieb zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 1 m² vorgesehen.

Wichtigste Merkmale

  • Antriebskraft des Motors: 150 N.
  • Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
  • Modulierende Regelung und MP-Bus-Kommunikation; Arbeitsbereich Y: 2...10 V, Rückmeldesignal U: 2...10 V.
  • Hub: 100 mm; max. 100 mm, in 20-mm-Schritten einstellbar.
  • Laufzeit des Motors: 150 s / 100 mm; einstellbar: 70...270 s / 100 mm.
  • Das Signal eines angeschlossenen Sensors kann umgewandelt und über MP-Bus übertragen werden.
  • Bewegungsrichtung per Schalter wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
  • Leistungsaufnahme: 2.5 W im Betrieb und 1.3 W im Ruhezustand; Leistung zur Kabeldimensionierung: 5 VA.
  • Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
  • IEC/EN-Schutzart: IP54; IEC/EN-Schutzklasse: III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    LH24A-MP100
  • ean13
    7630498112065

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    2.5 W
  • Leistungsaufnahme (Halten)
    1.3 W
  • Nennleistung
    5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 4x 0.75 mm²
  • Steuerungsart
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Kraft
    150 N
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Hub
    100 mm
  • Laufzeit (Motor)
    150 s / 100 mm
  • Variable Motorlaufzeit
    70...270 s / 100 mm
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Bewegungsrichtung – Motor
    Über Schalter wählbar

Techniczna karta katalogowa

Download (1.87MB)

Instrukcja montażu

Download (343.85KB)

Techniczna karta katalogowa – LH24A-MP100

Download (1.87MB)

EU Declaration of Conformity – LH24A-MP100

Download (32.8KB)

Environmental Declaration – LH..100..

Download (71.96KB)
