Belimo LH24A-MP300-TP - Linearantrieb

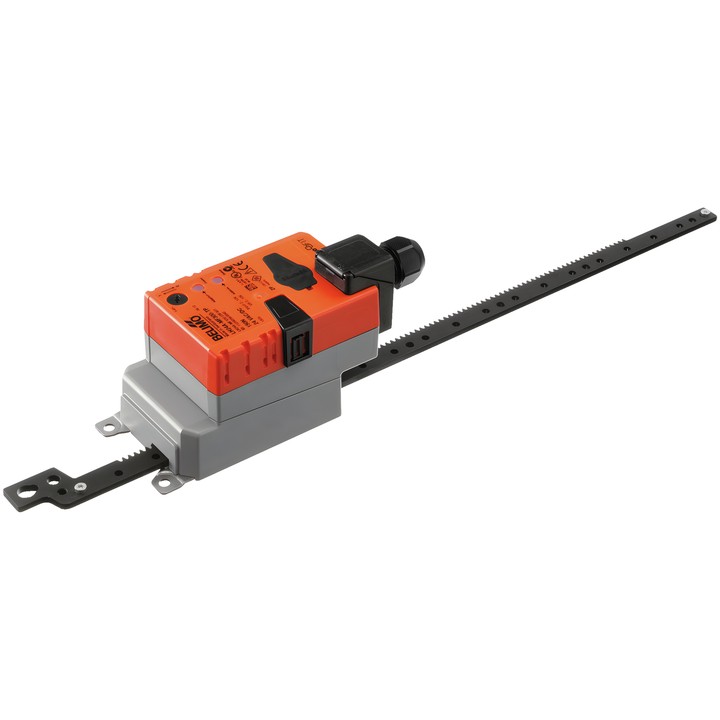

Belimo LH24A-MP300-TP Linearantrieb

Kommunikationsfähiger Linearantrieb zur Regelung von Klappen und Schieberventilen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 1 m² vorgesehen.

Wichtigste Merkmale und Kenndaten

• Antriebskraft: 150 N; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Modulierende Ansteuerung: 2...10 V; Kommunikation: MP-Bus; Positionsrückmeldesignal: 2...10 V.
• Hub: max. 300 mm, in 20-mm-Schritten einstellbar; mechanische Hubbegrenzung auf beiden Seiten.
• Laufzeit: 150 s / 100 mm; einstellbare Laufzeit: 70...270 s / 100 mm.
• Leistungsaufnahme im Betrieb: 2.5 W; in Ruhestellung: 1.2 W; Bemessungsleistung für die Leitungsdimensionierung: 5 VA.
• Stromversorgungs- und Steuerungsanschluss: Klemmen 4 mm² (Kabel ø4...10 mm, 4-adrig).
• Bewegungsrichtung über Schalter wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
• Ein passiver oder aktiver Sensor oder ein Schaltkontakt kann angeschlossen und dessen Signal über MP-Bus übertragen werden.
• Schutzart IEC/EN IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].
