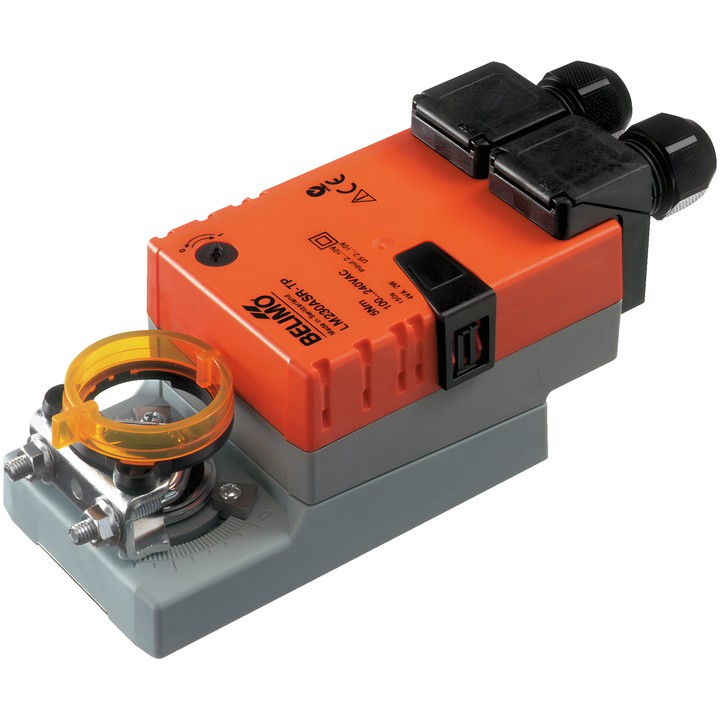

Belimo LM230ASR-TP - Klappenantrieb mit analoger Regelung

Belimo LM230ASR-TP - Klappenantrieb mit analoger Regelung

Belimo
743,94 zł
Bruttopreis
604,83 zł tax excluded

Belimo LM230ASR-TP Klappenantrieb mit einem Drehmoment von 5 Nm, Versorgungsspannung AC 100...240 V und modulierender Ansteuerung 2...10 V. Die Laufzeit beträgt 150 s / 90°.

Das Modell verfügt über ein Positionsrückmeldesignal 2...10 V, eine universelle Wellenklemme 6...20 mm und die Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo LM230ASR-TP – Klappenantrieb

Ein modulierender Antrieb zur Positionierung von Klappen in gebäudetechnischen Anlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 1 m² vorgesehen. Das Steuersignal Y bestimmt die Position des Antriebs, während die Messspannung U eine elektrische Erfassung der Klappenposition ermöglicht.

Wichtigste Merkmale und Parameter

  • Motordrehmoment: 5 Nm; Nennspannung: AC 100...240 V, 50/60 Hz.
  • Modulierende Ansteuerung: 2...10 V; Positionsrückmeldesignal: 2...10 V.
  • Motorlaufzeit: 150 s / 90°; Drehwinkel: max. 95°, mit beidseitig einstellbaren mechanischen Anschlägen.
  • Leistungsaufnahme im Betrieb: 2 W; in Ruhestellung: 1 W; Auslegungsleistung: 4 VA.
  • Bewegungsrichtung über Schalter 0/1 wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
  • Universelle Wellenklemme 6...20 mm, mechanische Stellungsanzeige und elektrische Anschlüsse an Klemmen.
  • Schutzart IEC/EN IP54; Schutzklasse IEC/EN II, verstärkte Isolierung; Umgebungstemperatur -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    LM230ASR-TP
  • ean13
    7630498112201

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    2 W
  • Leistungsaufnahme (Halten)
    1 W
  • Nennleistung
    4 VA
  • Steuerungsart
    DC 2...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Spannungsanschluss
    Klemmen 4 mm² (Kabel ø4...10 mm, 2-adrig)
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    5 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar 0/1
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 6...20 mm
  • Steueranschluss
    Klemmen 4 mm² (Kabel ø4...10 mm, 4-adrig)

Techniczna karta katalogowa

Download (1.75MB)

Instrukcja montażu

Download (203.36KB)

EU Declaration of Conformity – LM230ASR-TP

Download (32.8KB)

Environmental Declaration – LM..

Download (72.46KB)
