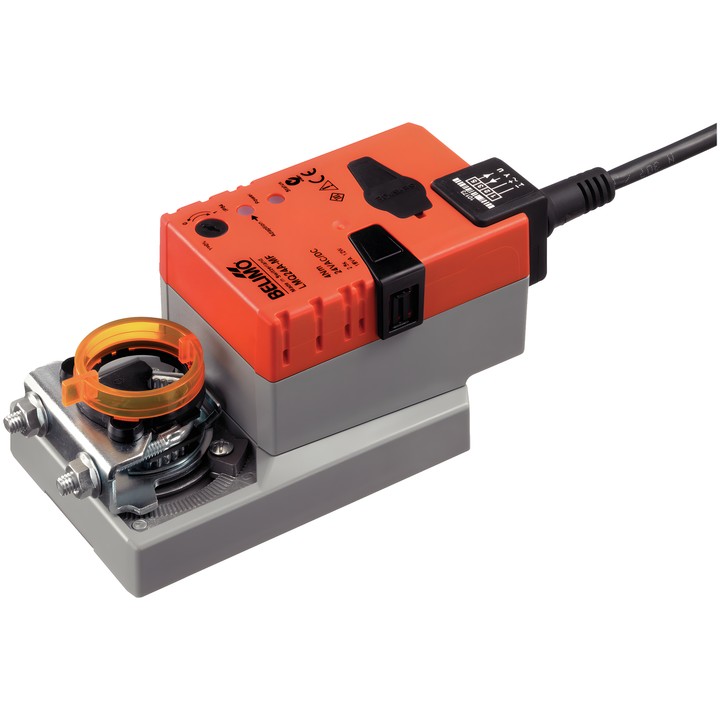

Belimo LMQ24A-MF - Klappenantrieb mit analoger Ansteuerung

Belimo LMQ24A-MF ist ein konfigurierbarer Antrieb zur Regelung von Klappen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Er ist für Luftklappen mit einer Fläche von bis zu ca. 0.8 m² vorgesehen. Die Position wird durch das analoge Steuersignal Y bestimmt; Signal U dient zur Übermittlung der Positionsinformation.

Wichtigste Merkmale

• Motordrehmoment: 4 Nm; Versorgung: AC/DC 24 V, 50/60 Hz.
• Modulierende Ansteuerung: 2...10 V; Positionssignal: 2...10 V. Die Signalbereiche sind konfigurierbar.
• Motorlaufzeit: 2.5 s / 90°; einstellbare Laufzeit: 2.5...10 s.
• Drehwinkel: max. 95°, mit beidseitig einstellbaren mechanischen Anschlägen; minimal zulässiger Drehwinkel: 30°.
• Bewegungsrichtung über Schalter 0/1 wählbar; manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit.
• Mechanischer Anschluss: Universalklemme 8...26.7 mm; mechanische Stellungsanzeige.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Leistungsaufnahme im Betrieb: 13 W; im Ruhezustand: 2 W; Bemessungsleistung für die Kabelauslegung: 23 VA.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...40°C [-22...104°F].

Die Parameter können mit Belimo Assistant 2 oder ZTH EU konfiguriert werden. Beim ersten Einschalten passt sich der Antrieb an den mechanischen Bewegungsbereich an.
