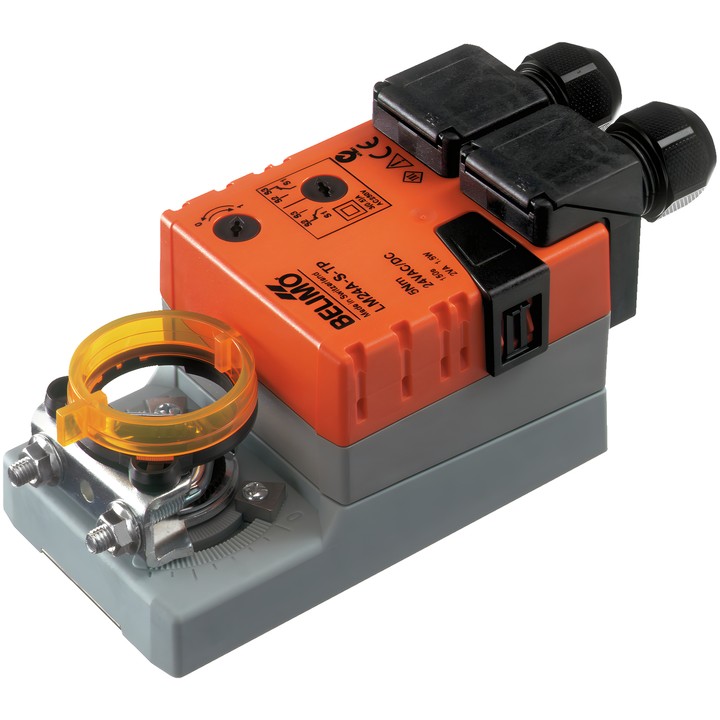

Belimo LM24A-S-TP - Klappenantrieb

Belimo LM24A-S-TP Klappenantrieb

Drehantrieb zur Regelung von Klappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis ca. 1 m² vorgesehen. Die Montage erfolgt direkt auf der Klappenwelle mit einer Universalklemme.

Wichtige Merkmale und Parameter

• Drehmoment: 5 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
• Steuerung: Auf/Zu, 3-Punkt; Motorlaufzeit: 150 s / 90°.
• Integrierter 1x SPDT-Hilfsschalter mit Einstellung der Schaltposition auf 0...100%.
• Drehwinkel: max. 95°, mit der Möglichkeit, den Hub beidseitig durch mechanische Anschläge zu begrenzen.
• Die Bewegungsrichtung wird über Schalter 0 (Drehung nach links) / 1 (Drehung nach rechts) gewählt.
• Handverstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Stellungsanzeige.
• Universalklemme 6...20 mm; Anschluss von Versorgung, Steuerung und Hilfsschalter über 4-mm²-Klemmen (Kabel ø4...10 mm, 3-adrig).
• Leistungsaufnahme im Betrieb: 1 W; im Ruhezustand: 0.2 W; Dimensionierungsleistung für die Leiterauswahl: 1.5 VA.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].
