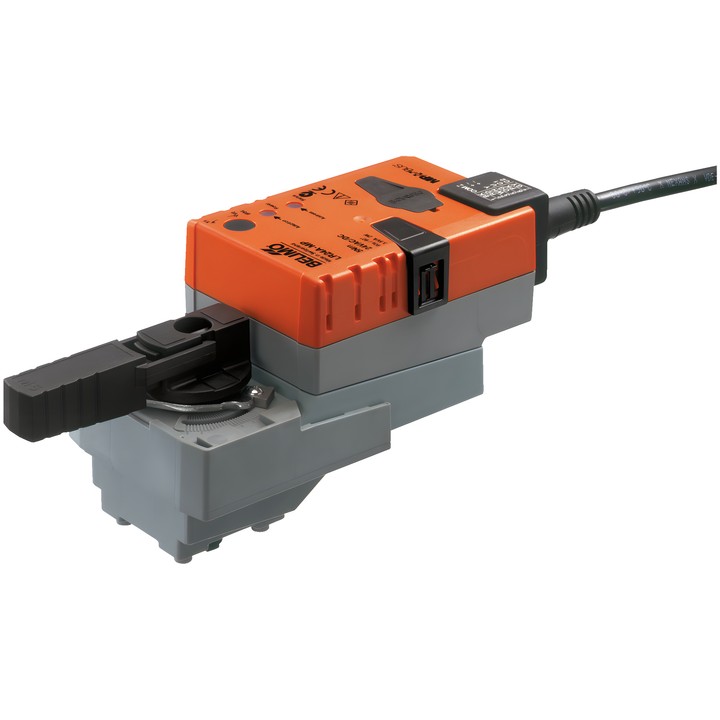

Belimo LR24A-MP - Drehantrieb für Kugelhähne

Belimo LR24A-MP - Drehantrieb für Kugelhähne

Belimo
754,08 zł
Bruttopreis
613,07 zł tax excluded

Kommunikationsfähiger Drehantrieb für Kugelhähne mit einem Drehmoment von 5 Nm und einer Versorgungsspannung von AC/DC 24 V. Unterstützt MP-Bus und modulierende Ansteuerung 2...10 V.

Die Laufzeit des Motors beträgt 90 s / 90° (einstellbar 35...150 s). Der Antrieb verfügt über ein Positionsrückmeldesignal 2...10 V, eine manuelle Verstellung per Drucktaste und die Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Belimo LR24A-MP

Kommunikationsfähiger Drehantrieb für Kugelhähne. Er kann mit dem analogen Steuersignal Y betrieben werden oder ein digitales Steuersignal über MP-Bus empfangen. Außerdem kann das Signal eines angeschlossenen Sensors über MP-Bus übertragen werden.

Wichtigste Merkmale und technische Daten

  • Motordrehmoment: 5 Nm; Nennspannung: AC/DC 24 V, 50/60 Hz.
  • Modulierende Ansteuerung: Arbeitsbereich Y 2...10 V; Positionsrückmeldesignal U 2...10 V.
  • MP-Bus-Kommunikation; maximal 8 MP-Bus-Knoten.
  • Motorlaufzeit: 90 s / 90°; einstellbare Laufzeit: 35...150 s.
  • Leistungsaufnahme im Betrieb: 2.5 W; im Ruhezustand: 1.3 W; Dimensionierungsleistung für Leitungen: 5 VA.
  • Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
  • Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Drehwinkelbegrenzungen und Stellungsanzeige.
  • Anpassung des Einstellbereichs bei der ersten Inbetriebnahme; die Anpassung kann auch manuell gestartet werden.
  • Schutzart IEC/EN IP54; Schutzklasse IEC/EN III, Safety Extra-Low Voltage (SELV).

  • Marke
    Belimo
  • Artikel-Nr.
    LR24A-MP
  • ean13
    7630498112546

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    2.5 W
  • Leistungsaufnahme (Halten)
    1.3 W
  • Nennleistung
    5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 4x 0.75 mm²
  • Steuerungsart
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2

Techniczna karta katalogowa

Download (1.9MB)

Instrukcja montażu

Download (630.56KB)

Techniczna karta katalogowa – LR24A-MP

Download (1.9MB)

EU Declaration of Conformity – LR24A-MP

Download (32.76KB)

Environmental Declaration – LR..

Download (72.68KB)
