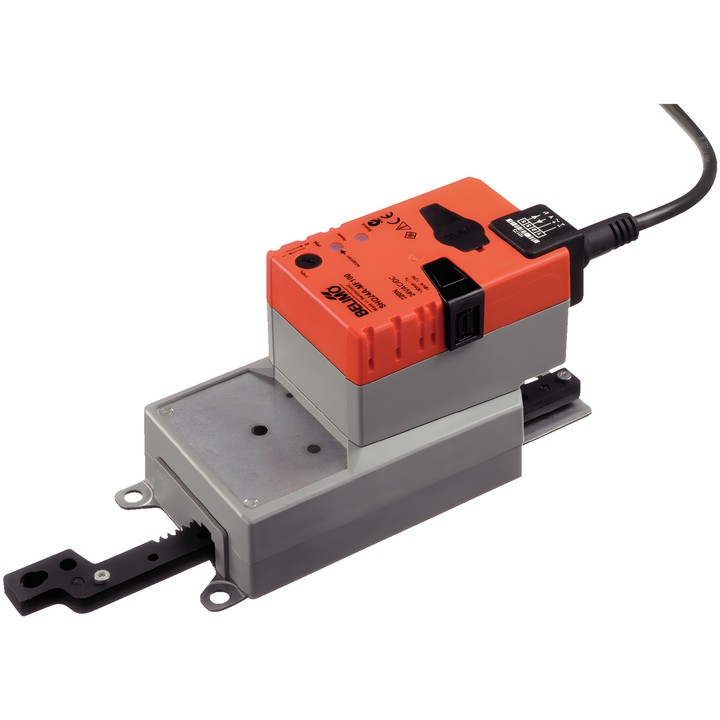

Belimo SHQ24A-MF100 - Linear-Antrieb für Klappen

Belimo SHQ24A-MF100 – Linear-Antrieb

Konfigurierbarer Antrieb zur Regelung von Klappen und Schieberventilen in der technischen Gebäudeausrüstung. Das analoge Y-Signal bestimmt die Antriebsposition, während das U-Signal zur Übermittlung der Positionsinformation dient.

Wichtigste Merkmale

• Stellkraft: 200 N; Größe der Luftklappe bis ca. 1.3 m².
• Versorgung: AC/DC 24 V, 50/60 Hz.
• Modulierende Ansteuerung: 2...10 V; Positionsrückmeldesignal: 2...10 V. Die Bereiche sind konfigurierbar.
• Hub: 100 mm; max. 100 mm, in 20-mm-Schritten einstellbar. Mindesthub: 40 mm.
• Motorlaufzeit: 7 s / 100 mm, einstellbar 7...30 s / 100 mm.
• Leistungsaufnahme: 13 W während der Bewegung und 2 W in Ruhestellung; Auslegungsleistung: 23 VA.
• Bewegungsrichtung per Schalter wählbar; manuelle Verstellung per Drucktaste mit Arretiermöglichkeit.
• Stromversorgungs- und Steueranschluss: Kabel 1 m, 4x 0.75 mm².
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...40°C [-22...104°F].

Die Anpassung des Einstellbereichs erfolgt automatisch beim erstmaligen Einschalten der Versorgung und kann auch manuell gestartet werden. Ausgewählte Parameter lassen sich mit Belimo Assistant 2 oder ZTH EU ändern.
