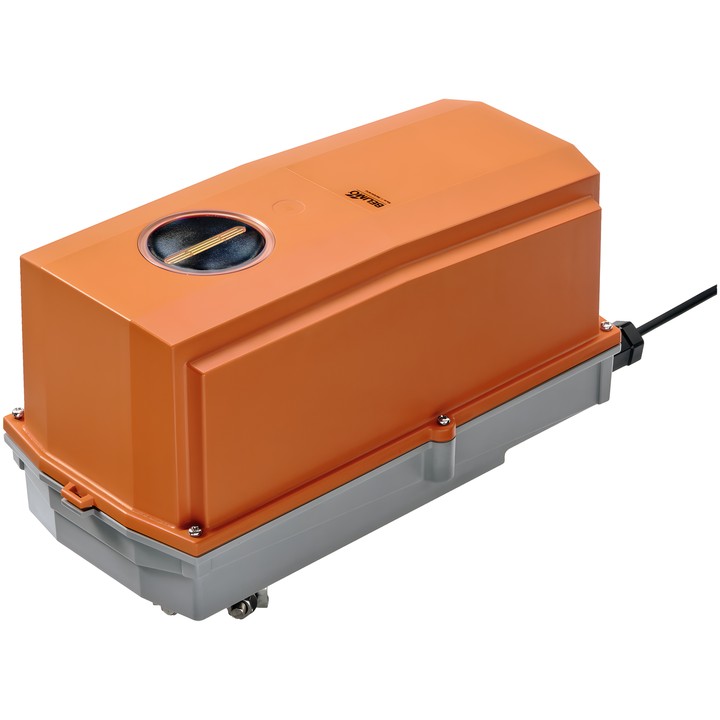

Belimo SMQ24G-SR – Klappenantrieb

Drehantrieb zur Verstellung von Klappen in HVAC-Anlagen, vergleichbaren Industrieanlagen und technischen Gebäudeinstallationen. Er ist für Luftklappen mit einer Fläche von bis zu ca. 3.2 m² vorgesehen. Das Schutzgehäuse IP66/67 ermöglicht den Einsatz im Außenbereich innerhalb des angegebenen Umgebungstemperaturbereichs.

Wichtigste Merkmale und technische Daten

• Drehmoment: 16 Nm; Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Stetige Ansteuerung: 2...10 V; Positionsrückmeldesignal: 2...10 V.
• Motorlaufzeit: 7 s / 90°; Drehwinkel: max. 95°, mit einstellbaren mechanischen Anschlägen und einem minimal zulässigen Winkel von 30°.
• Bewegungsrichtung über Schalter 0/1 wählbar; mechanische Stellungsanzeige.
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit, unter dem Schutzgehäuse.
• Mechanischer Anschluss: Universalklemme 12...26.7 mm; elektrischer Anschluss: Kabel 1 m, 4x 0.75 mm², FRNC (halogenfrei).
• Leistungsaufnahme während der Bewegung: 15 W; in Ruhestellung: 2 W; Auslegungsleistung für die Kabeldimensionierung: 26 VA.
• Schutzart IEC/EN: IP66/67; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...40°C [-22...104°F].

Beim erstmaligen Einschalten der Versorgung passt der Antrieb den Arbeitsbereich und das Rückmeldesignal an den mechanischen Einstellbereich an. Die Adaption kann auch per Drucktaste gestartet werden.
