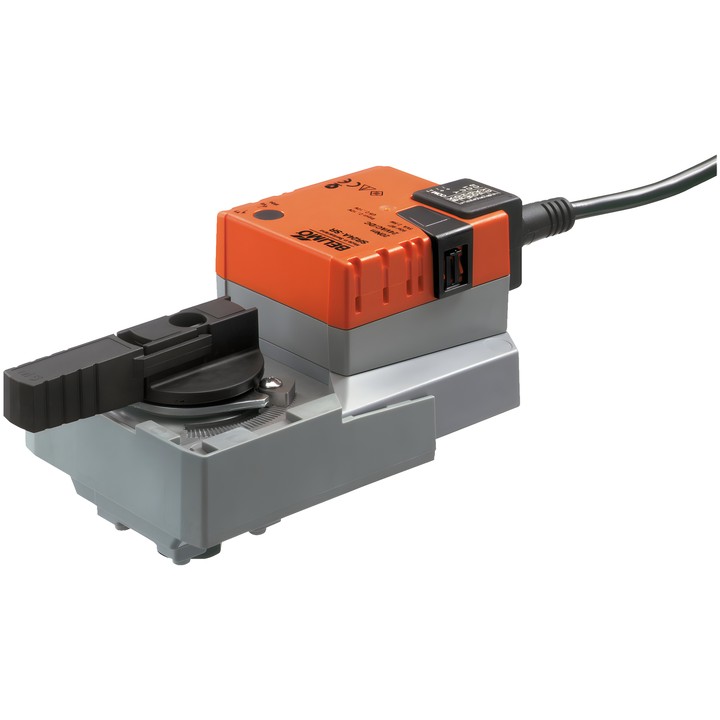

Belimo SR24A-SR - Drehantrieb für Kugelhähne

Belimo SR24A-SR Drehantrieb

Modulierender Antrieb für Kugelhähne. Das Steuersignal Y bestimmt die Stellung des Antriebs, während die Rückmeldespannung U das elektrische Auslesen der Ventilstellung ermöglicht.

Wichtige Merkmale

• Drehmoment: 20 Nm.
• Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
• Arbeitsbereich Y: 2...10 V; Stellungsrückmeldesignal U: 2...10 V.
• Laufzeit: 90 s / 90°; Positioniergenauigkeit: ±5%.
• Leistungsaufnahme im Betrieb: 2.5 W; in Ruhestellung: 0.4 W; Bemessungsleistung für die Leitungsdimensionierung: 5 VA.
• Stromversorgungs- und Steueranschluss: Kabel 1 m, 4x 0.75 mm².
• Manuelle Verstellung per Drucktaste mit Verriegelungsmöglichkeit; mechanische Stellungsanzeige und einstellbare mechanische Drehwinkelanschläge.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).

Der Antrieb ist überlastgeschützt und stoppt automatisch beim Erreichen eines Anschlags. Die direkte Montage am Kugelhahn erfolgt mit einer zentralen Schraube.
