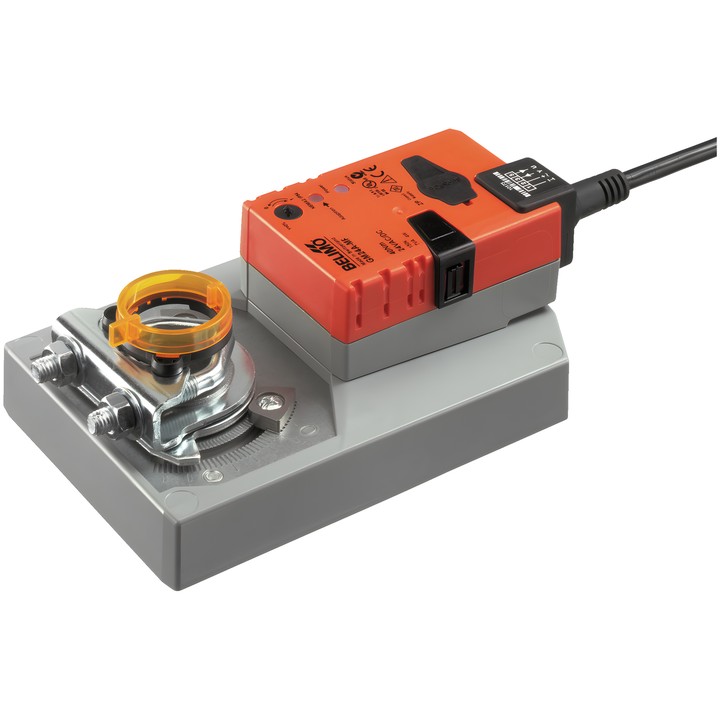

Belimo GM24A-MF - Klappenantrieb 40 Nm

Belimo GM24A-MF – Klappenantrieb

Konfigurierbarer Antrieb zur Positionierung von Klappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu ca. 8 m² vorgesehen.

Wichtige Merkmale

• Motordrehmoment: 40 Nm.
• Bemessungsspannung: AC/DC 24 V; Bemessungsspannungsfrequenz: 50/60 Hz.
• Modulierende Regelung: 2...10 V; Rückmeldesignal der Position: 2...10 V.
• Motorlaufzeit: 150 s / 90°; einstellbarer Bereich: 75...290 s.
• Drehwinkel: max. 95°, beidseitig mit mechanischen Anschlägen begrenzbar.
• Umkehrbare Universal-Montageklemme für eine Welle mit 12...26.7 mm.
• Änderung der Bewegungsrichtung über Schalter 0/1; manuelle Verstellung per Drucktaste mit Arretiermöglichkeit.
• Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
• Leistungsaufnahme im Betrieb: 4.5 W; im Ruhezustand: 1.5 W; Auslegungsleistung: 7 VA.
• Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Umgebungstemperatur: -30...50°C [-22...122°F].

Die Geräteparameter können mit Belimo Assistant 2 oder ZTH EU geändert werden. Der Antrieb unterstützt die Anpassung des Einstellbereichs und die Synchronisierung; er ist überlastgeschützt und stoppt automatisch beim Erreichen der Endlage.
