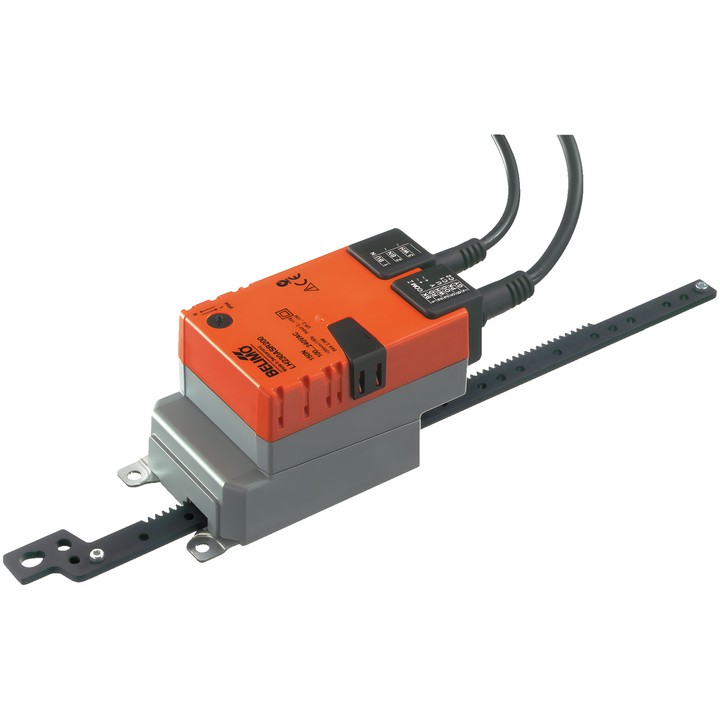

Belimo LH230ASR200 - servomoteur linéaire modulant

Belimo LH230ASR200 - servomoteur linéaire modulant

Belimo
801,57 zł
TTC
651,68 zł tax excluded

Servomoteur linéaire Belimo LH230ASR200 pour la régulation de registres et de vannes à guillotine dans les installations techniques des bâtiments. Force 150 N, alimentation AC 100...240 V et commande modulante 2...10 V.

Course 200 mm, temps de déplacement 150 s / 100 mm et signal de recopie 2...10 V. Indice de protection IP54.

Livraison sous environ 14 jours
Partager

Belimo LH230ASR200 – servomoteur linéaire

Servomoteur modulant pour la régulation de registres et de vannes à guillotine dans les installations techniques des bâtiments. Dimension du registre d’air : jusqu’à env. 1 m².

Caractéristiques principales

  • Force d’actionnement : 150 N.
  • Tension nominale : AC 100...240 V ; fréquence : 50/60 Hz.
  • Commande modulante : 2...10 V ; signal de recopie : 2...10 V.
  • Course : 200 mm ; longueur de course maximale : 200 mm, réglage fixe.
  • Temps de déplacement du moteur : 150 s / 100 mm, indépendant de la charge.
  • Consommation : 2.5 W en fonctionnement et 1 W en position de repos ; puissance de dimensionnement des câbles : 4.5 VA.
  • Sens de déplacement sélectionnable par commutateur ; réglage manuel par bouton-poussoir avec possibilité de verrouillage.
  • Raccordement électrique : câble 1 m, 2x 0.75 mm² ; raccordement de commande : câble 1 m, 4x 0.75 mm².
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
  • Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint la butée de fin de course.

  • Marque
    Belimo
  • Référence
    LH230ASR200
  • EAN13
    7630498112010

  • Tension AC/DC
    AC 100...240 V
  • Puissance absorbée (en mouvement)
    2.5 W
  • Consommation électrique (maintien)
    1 W
  • Puissance nominale
    4.5 VA
  • Type de commande
    DC 2...10 V
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Force
    150 N
  • Commande manuelle
    Par bouton, avec possibilité de verrouillage
  • Course
    200 mm
  • Temps de course (moteur)
    150 s / 100 mm
  • Raccordement électrique
    Câble 1 m, 2x 0.75 mm²
  • Température ambiante
    -30...50°C [-22...122°F]
  • Sens de déplacement – moteur
    Sélectionnable par commutateur
  • Raccordement de commande
    Câble 1 m, 4x 0.75 mm²
