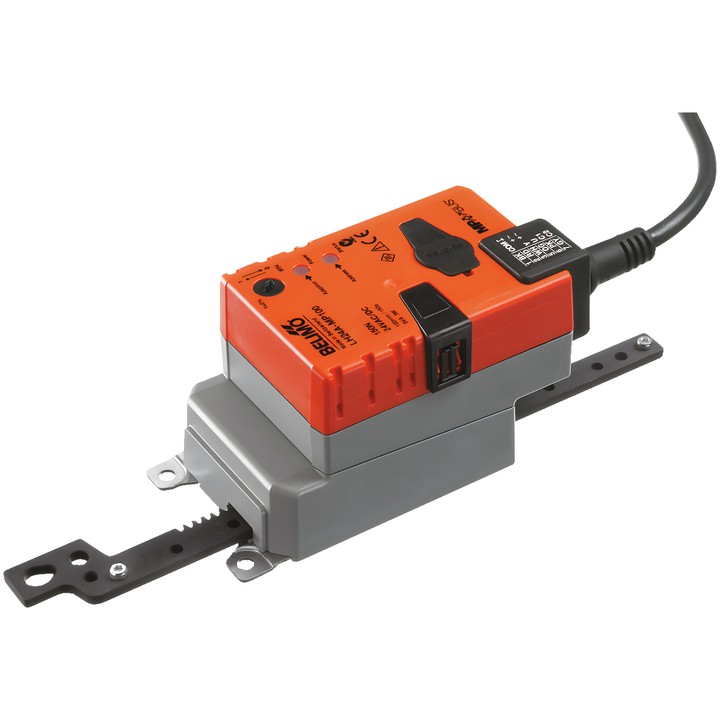

Belimo LH24A-MP100 – servomoteur linéaire

Servomoteur linéaire communicant destiné à la régulation des volets et des vannes à tiroir dans les installations techniques des bâtiments. Selon la fiche technique, il est conçu pour des volets d’air d’une surface allant jusqu’à env. 1 m².

Caractéristiques principales

• Force d’entraînement du moteur : 150 N.
• Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
• Régulation modulante et communication MP-Bus ; plage de fonctionnement Y : 2...10 V, signal de retour U : 2...10 V.
• Course : 100 mm ; max. 100 mm, réglable par pas de 20 mm.
• Durée de course du moteur : 150 s / 100 mm ; réglable : 70...270 s / 100 mm.
• Le signal d’un capteur connecté peut être converti et transmis via MP-Bus.
• Sens de déplacement sélectionnable par commutateur ; réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Puissance absorbée : 2.5 W en fonctionnement et 1.3 W à l’arrêt ; puissance pour le dimensionnement des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
