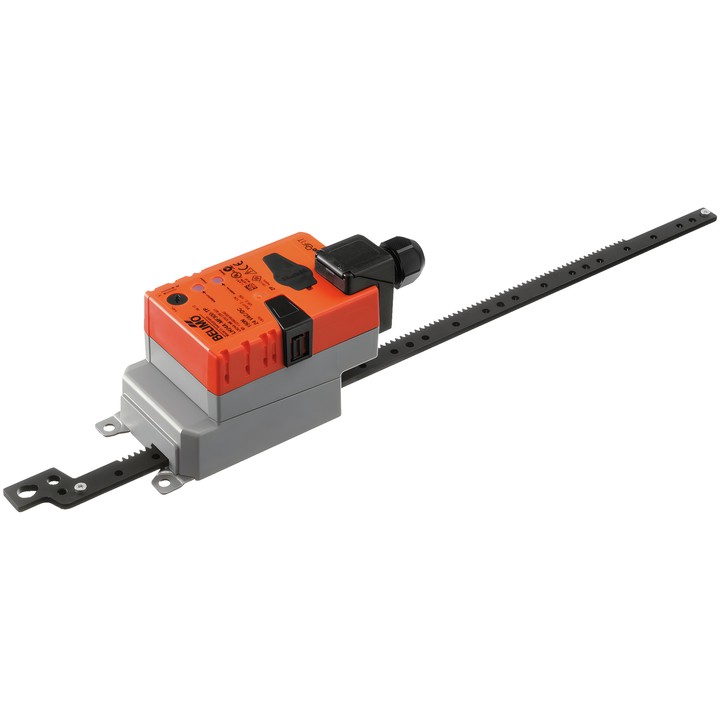

Servomoteur linéaire Belimo LH24A-MP300-TP

Servomoteur linéaire communicant destiné à la régulation des volets et des vannes à tiroir dans les installations techniques des bâtiments. Selon la fiche technique, il est conçu pour des volets d’air d’une surface allant jusqu’à env. 1 m².

Caractéristiques et spécifications principales

• Force du servomoteur : 150 N ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Commande modulante : 2...10 V ; communication : MP-Bus ; signal de retour de position : 2...10 V.
• Course : max. 300 mm, réglable par pas de 20 mm ; limitation mécanique de la course des deux côtés.
• Temps de fonctionnement : 150 s / 100 mm ; temps de fonctionnement réglable : 70...270 s / 100 mm.
• Puissance absorbée en fonctionnement : 2.5 W ; en position de repos : 1.2 W ; puissance de dimensionnement des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : bornes 4 mm² (câble ø4...10 mm, 4 conducteurs).
• Sens de déplacement sélectionnable par commutateur ; réglage manuel par bouton-poussoir avec possibilité de verrouillage.
• Possibilité de raccorder un capteur passif ou actif, ou un contact de commutation, et de transmettre son signal via MP-Bus.
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].
