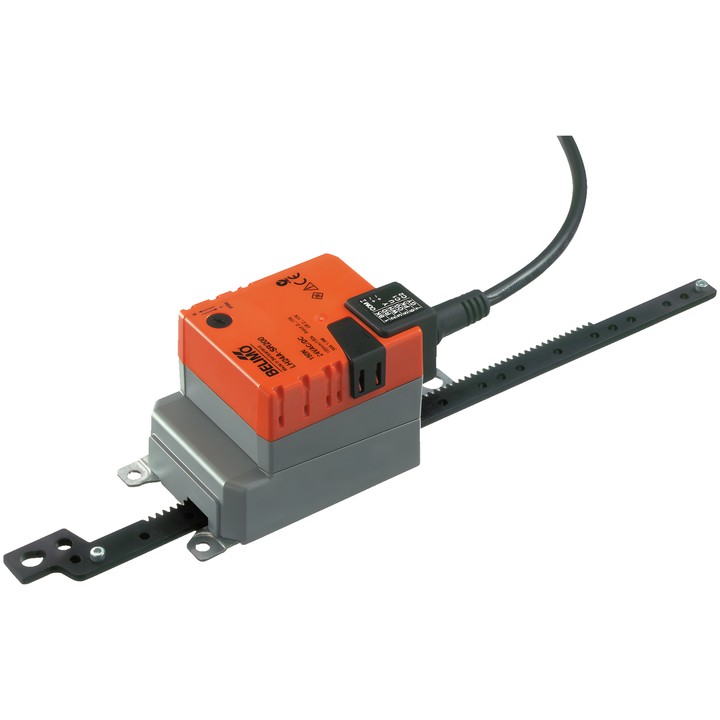

Belimo LH24A-SR200 - servomoteur linéaire modulant

Belimo LH24A-SR200 - servomoteur linéaire modulant

Belimo
659,11 zł
TTC
535,86 zł tax excluded

Servomoteur linéaire Belimo LH24A-SR200 pour la régulation des clapets et vannes à guillotine dans les installations techniques des bâtiments. Force 150 N, alimentation AC/DC 24 V, commande 2...10 V et signal de retour de position 2...10 V.

Course 200 mm, temps de déplacement 150 s / 100 mm et indice de protection IP54.

Livraison sous environ 14 jours
Partager

Servomoteur linéaire Belimo LH24A-SR200

Servomoteur linéaire modulant destiné à la régulation des clapets et vannes à guillotine dans les installations techniques des bâtiments. Selon la documentation, il est conçu pour les clapets d’air d’une surface maximale d’env. 1 m².

Caractéristiques principales

  • Force d’actionnement : 150 N.
  • Tension nominale : AC/DC 24 V ; fréquence : 50/60 Hz.
  • Plage de fonctionnement du signal de commande Y : 2...10 V ; signal de retour de position U : 2...10 V.
  • Course : 200 mm ; longueur maximale de course 200 mm, réglage fixe.
  • Temps de déplacement du moteur : 150 s / 100 mm.
  • Consommation électrique en fonctionnement : 1.5 W ; au repos : 0.5 W ; pour le dimensionnement des câbles : 3 VA.
  • Raccordement de l’alimentation et de la commande : câble 1 m, 4x 0.75 mm².
  • Le sens de déplacement du moteur est sélectionné par un commutateur ; réglage manuel par bouton-poussoir avec possibilité de verrouillage.
  • Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).
  • Température ambiante : -30...50°C [-22...122°F].

Le servomoteur est protégé contre les surcharges et s’arrête automatiquement lorsqu’il atteint sa position finale.

  • Marque
    Belimo
  • Référence
    LH24A-SR200
  • EAN13
    7630498112126

  • Tension AC/DC
    AC/DC 24 V
  • Puissance absorbée (en mouvement)
    1.5 W
  • Consommation électrique (maintien)
    0.5 W
  • Puissance nominale
    3 VA
  • Raccordement de la commande d’alimentation
    Câble 1 m, 4x 0.75 mm²
  • Type de commande
    DC 2...10 V
  • Indice de protection
    IP54
  • Indice de protection NEMA
    NEMA 2
  • Type de boîtier
    UL Enclosure Type 2
  • Force
    150 N
  • Commande manuelle
    Par bouton, avec possibilité de verrouillage
  • Course
    200 mm
  • Temps de course (moteur)
    150 s / 100 mm
  • Température ambiante
    -30...50°C [-22...122°F]
  • Sens de déplacement – moteur
    Sélectionnable par commutateur

Techniczna karta katalogowa

Téléchargement (820.01KB)

Instrukcja montażu

Téléchargement (420.1KB)

EU Declaration of Conformity – LH24A-SR200

Téléchargement (32.8KB)

Environmental Declaration – LH..200..

Téléchargement (71.94KB)
