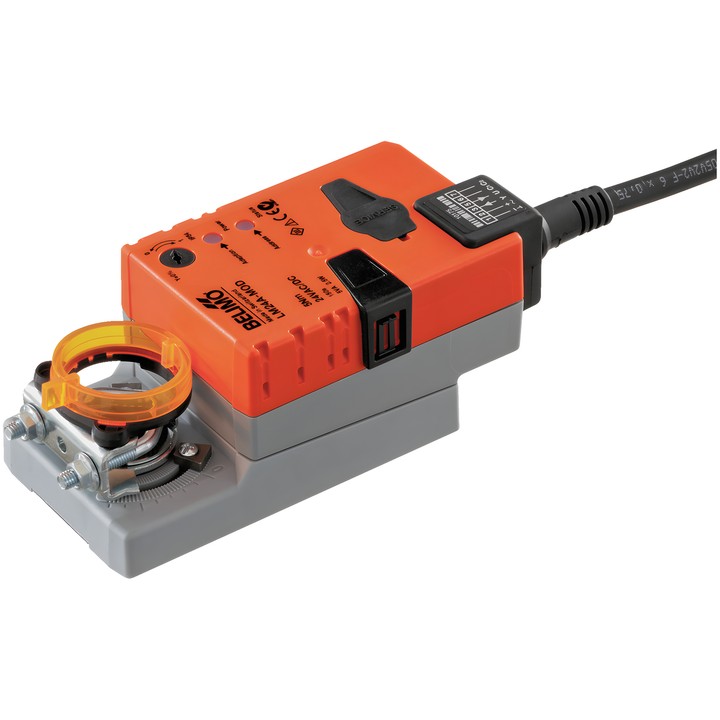

Belimo LM24A-MOD – servomoteur de clapet

Servomoteur rotatif communicant destiné à la régulation des clapets dans les installations techniques des bâtiments. Conçu pour des clapets d’air d’une surface allant jusqu’à environ 1 m². Permet une commande communicante, analogique et hybride.

Caractéristiques et paramètres principaux

• Couple moteur : 5 Nm ; tension nominale : AC/DC 24 V, 50/60 Hz.
• Communication : BACnet MS/TP, Modbus RTU (réglage d’usine) et MP-Bus.
• Plage de fonctionnement Y : 2...10 V, réglable sur 0.5...10 V ; signal de retour U : 2...10 V.
• Temps de course du moteur : 150 s / 90° ; réglable dans une plage de 35...150 s.
• Angle de rotation : max. 95°, avec possibilité de limitation des deux côtés par des butées mécaniques.
• Sens de rotation sélectionné par un commutateur 0/1 ; commande manuelle par bouton, avec possibilité de verrouillage.
• Collier universel pour arbre de 6...20 mm ; indicateur mécanique de position.
• Possibilité de raccorder un capteur passif, actif ou à contact inverseur et de transmettre son signal au bus.
• Consommation en fonctionnement : 2.5 W ; en position de repos : 1.3 W ; puissance de dimensionnement des câbles : 5 VA.
• Raccordement de l’alimentation et de la commande : câble de 1 m, 6x 0.75 mm².
• Indice de protection IEC/EN : IP54 ; température ambiante : -30...50°C [-22...122°F].
