Belimo LM24A-KNX - servomoteur rotatif pour registres

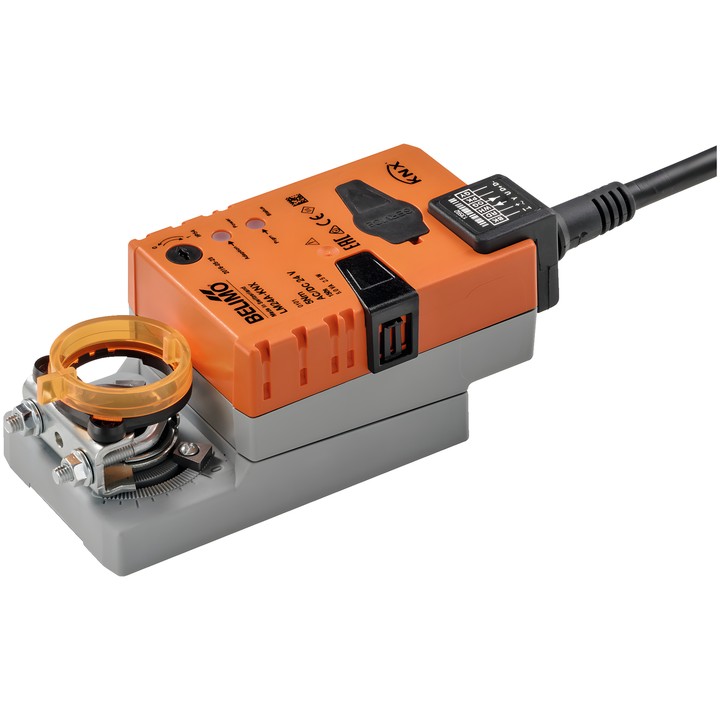

Servomoteur Belimo LM24A-KNX

Un servomoteur rotatif communicant destiné au réglage des registres dans les installations techniques des bâtiments. Il est équipé d’une interface KNX (S-Mode) et d’une entrée permettant de raccorder un capteur passif ou actif, ou un contact de commutation, et de transmettre le signal au KNX.

Caractéristiques et paramètres principaux

• Couple du moteur : 5 Nm ; alimentation : AC/DC 24 V, 50/60 Hz.
• Commande et communication : KNX (S-Mode) ; support de communication : KNX TP.
• Durée de course du moteur : 150 s / 90° ; durée de course réglable : 35...150 s.
• Consommation en fonctionnement : 2.5 W ; en position de repos : 1.3 W ; puissance de dimensionnement des câbles : 5 VA.
• Sens de déplacement sélectionné par un commutateur 0/1 ; commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Angle de rotation réglable avec butées mécaniques et indicateur mécanique de position.
• Raccordement mécanique : borne universelle 6...20 mm ; raccordement de l’alimentation et de la commande : câble 1 m, 6x 0.75 mm².
• Indice de protection IEC/EN IP54 ; classe de protection IEC/EN III, Safety Extra-Low Voltage (SELV).
• Température ambiante : -30...50°C [-22...122°F].

Les paramètres de l’appareil peuvent être configurés avec Belimo Assistant 2 ou l’outil ETS. L’adaptation de la plage de réglage peut être lancée manuellement.
