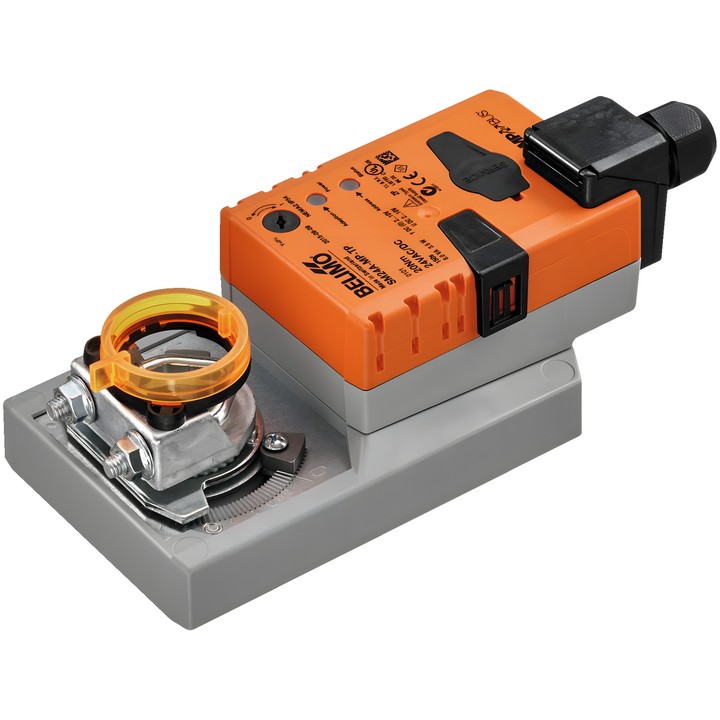

Belimo SM24A-MP-TP - servomoteur rotatif pour registres

Belimo SM24A-MP-TP

Servomoteur rotatif communicant destiné à la régulation des registres dans les installations techniques des bâtiments. Selon la documentation, il est conçu pour des registres d’air d’une surface allant jusqu’à environ 4 m².

Caractéristiques et paramètres principaux

• Couple: 20 Nm; tension nominale: AC/DC 24 V, 50/60 Hz.
• Régulation modulante: plage de fonctionnement Y 2...10 V; signal de retour de position U 2...10 V.
• Communication MP-Bus et possibilité de convertir le signal du capteur raccordé pour le transmettre via MP-Bus.
• Temps de course du moteur: 150 s / 90°; temps de fonctionnement variable: 86...346 s.
• Angle de rotation: max. 95°, avec des butées mécaniques réglables des deux côtés.
• Sélection du sens de déplacement par commutateur 0/1; commande manuelle par bouton-poussoir avec possibilité de verrouillage.
• Collier de montage universel réversible 10...20 mm; indicateur mécanique de position.
• Raccordement de l’alimentation et de la commande: bornes 4 mm² (câble ø4...10 mm, 4 conducteurs).
• Puissance absorbée en fonctionnement: 3.5 W; à l’arrêt: 1.4 W; pour le dimensionnement des câbles: 6 VA.
• Indice de protection IEC/EN: IP54; classe de protection IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Température ambiante: -30...50°C [-22...122°F].

En mode analogique, la sortie U fournit le signal de position. En fonctionnement via MP-Bus, la connexion U sert d’interface de communication et ne fournit pas de tension de mesure analogique.
