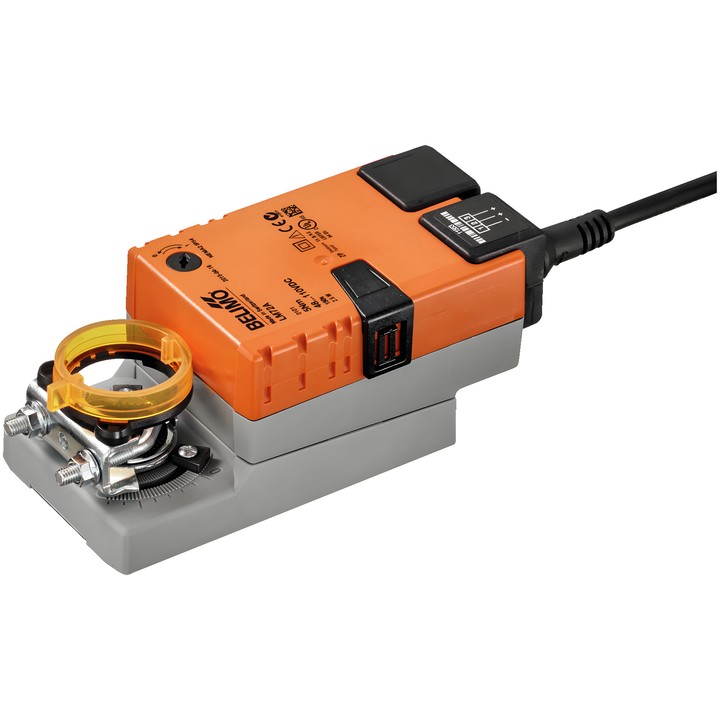

Belimo LM72A – servomoteur de registre

LM72A est un servomoteur destiné au réglage des registres d’air dans les installations techniques des bâtiments. La fiche technique indique une dimension de registre jusqu’à environ 1 m².

Caractéristiques et paramètres principaux

• Couple : 5 Nm ; tension nominale : DC 48...110 V.
• Commande : fermé/ouvert, 3 points.
• Temps de course du moteur : 150 s / 90° ; angle de rotation : max. 95°.
• Le sens du mouvement est sélectionné par le commutateur 0 (rotation vers la gauche) / 1 (rotation vers la droite).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; butées mécaniques d’angle de rotation réglables des deux côtés.
• Raccordement mécanique : collier universel 6...20 mm ; indicateur de position mécanique enfichable.
• Raccordement de l’alimentation et de la commande : câble 1 m, 3x 0.75 mm².
• Puissance absorbée en mouvement : 2.5 W ; en position de repos : 2 W ; puissance de dimensionnement pour le choix du câble : 2.5 VA.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : II, isolation renforcée.
