Belimo LR24A-SR-TP - servomoteur rotatif pour vannes à boisseau sphérique

Belimo LR24A-SR-TP

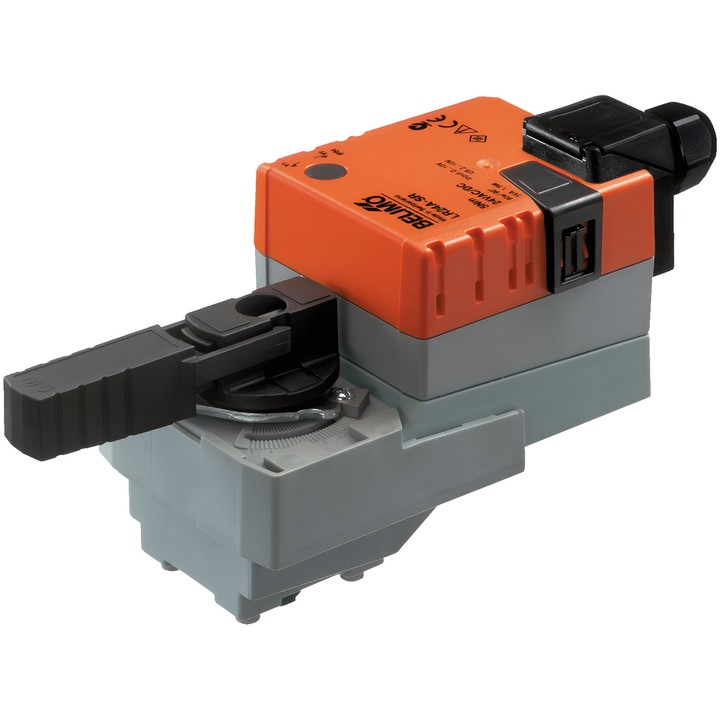

Servomoteur rotatif modulant conçu pour les vannes à boisseau sphérique. La position du servomoteur est déterminée par le signal de commande Y, tandis que la tension U permet l’indication électrique de la position de la vanne.

Caractéristiques et paramètres principaux

• Couple : 5 Nm.
• Tension nominale : AC/DC 24 V ; fréquence de la tension nominale : 50/60 Hz.
• Plage de commande Y : 2...10 V ; signal de retour de position U : 2...10 V.
• Temps de course : 90 s / 90° ; précision de positionnement : ±5%.
• Puissance consommée en fonctionnement : 1.5 W ; au repos : 0.4 W ; pour le dimensionnement des câbles : 3 VA.
• Raccordement de l’alimentation et de la commande : bornes 4 mm² (câble ø4...10 mm, 4 conducteurs).
• Commande manuelle par bouton-poussoir avec possibilité de verrouillage ; indicateur de position mécanique à emboîter.
• Angle de rotation réglable avec butées mécaniques ; protection contre les surcharges et arrêt automatique à l’atteinte de la position finale.
• Indice de protection IEC/EN : IP54 ; classe de protection IEC/EN : III, Safety Extra-Low Voltage (SELV).

Montage direct sur la vanne à boisseau sphérique à l’aide d’une vis centrale ; la position de montage par rapport à la vanne peut être choisie par incréments de 90°.
